În mașinile de precizie, unde toleranțele sunt măsurate în microni și condițiile de funcționare implică adesea presiuni ridicate, temperaturi extreme și medii agresive, garnitura umilă joacă un rol critic în asigurarea fiabilității și siguranței. Garniturile de cupru recoapte se remarcă printre soluțiile de etanșare, deoarece oferă o combinație unică de maleabilitate, conductivitate termică și rezistență la coroziune, care este de neegalat de alternativele din cauciuc, fibre sau chiar oțel inoxidabil. Procesul de recoacere - încălzire controlată și răcire lentă - înmoaie cuprul, făcându-l foarte ductil. Aceasta înseamnă că atunci când este comprimată între flanșe, o garnitură de cupru recoaptă curge în neregularități microscopice ale suprafeței, creând o etanșare perfectă metal-metal fără a necesita un cuplu excesiv al șuruburilor. Fabrica noastră de la Ningbo Kaxite Sealing Materials Co., Ltd. a produs peste 10 milioane de garnituri de cupru pentru industrii, de la sisteme aerospațiale la sisteme hidraulice, și constatăm în mod constant că etapa de recoacere este cea care transformă un simplu inel de cupru într-o componentă de etanșare de precizie. Acest articol explică știința din spatele acestor avantaje și oferă date pentru a ajuta inginerii să aleagă garnitura de cupru optimă pentru aplicația lor.
Dincolo de funcția de bază de etanșare, recoacetGarnituri de cupruoferă beneficii operaționale distincte care influențează direct performanța utilajelor și costurile de întreținere. Conductivitatea lor termică excelentă ajută la disiparea căldurii departe de interfețele de îmbinare, reducând distorsiunea termică și prelungind durata de viață a flanșei. În medii criogenice și cu temperaturi ridicate (de la -250°C la +500°C), cuprul își menține elasticitatea și forța de etanșare, în timp ce garniturile elastomerice devin fragile sau se descompun. Mai mult decât atât, reutilizarea garniturilor de cupru recoapte — ele pot fi adesea recoapte și reutilizate de mai multe ori — reduce semnificativ stocul de piese de schimb și timpul de nefuncționare. În acest ghid cuprinzător, vom explora principiile metalurgice, parametrii de performanță și aplicațiile practice care fac din garniturile de cupru recoapte alegerea preferată pentru proiectanții de mașini de precizie. Vom împărtăși, de asemenea, informații din procesele de control al calității din fabrica noastră și studii de caz din lumea reală de la Ningbo Kaxite Sealing Materials Co., Ltd. pentru a demonstra de ce recoacerea nu este doar o etapă de procesare, ci un îmbunătățitor de performanță.
Cuprul, în stare brută ca tras sau prelucrat la rece, este relativ dur și elastic. Când este utilizată ca garnitură, această duritate îl împiedică să se conformeze imperfecțiunilor suprafeței flanșei, ducând la căi de scurgere. Recoacerea este un proces de tratament termic care recristalizează structura granulelor cuprului, eliminând tensiunile interne și reducând duritatea de la aproximativ 90 HV până la 45 HV (duritate Vickers). Această înmuiere permite garniturii de cupru să se deformeze plastic sub compresie, umplerea cu zgârieturi, urme de scule și ondulare pe fețele flanșei. Rezultatul este o etanșare etanșă la sarcini mai mici ale șuruburilor, ceea ce reduce riscul deformarii flanșei și oboselii șuruburilor. Fabrica noastră a măsurat că o garnitură de cupru recoaptă necesită cu 40% mai puțină forță de strângere decât o garnitură de cupru semidură pentru a obține aceeași performanță de etanșare, făcând-o ideală pentru mașinile de precizie în care suprastrângerea poate dezalinia rulmenții sau poate deteriora carcasele.
Modificările metalurgice din timpul recoacerii sunt critice pentru performanță:
Într-un test recent efectuat de fabrica noastră, am comparat garniturile de cupru recoapte și nerecoase într-un colector hidraulic de înaltă presiune care funcționează la 350 bar. Garnitura nerecoace a început să curgă după 200 de cicluri de presiune, în timp ce garnitura de cupru recoaptă a rămas fără scurgeri timp de peste 5.000 de cicluri. Procesul de recoacere îmbunătățește, de asemenea, rezistența garniturii la relaxarea prin fluaj - pierderea treptată a forței de etanșare la temperaturi ridicate susținute. Datele noastre arată că garniturile din cupru recoapte păstrează 92% din forța lor inițială de etanșare după 1.000 de ore la 400°C, comparativ cu doar 68% pentru variantele necoacete. Acest lucru face ca cuprul recoapt să fie singura alegere viabilă pentru mașinile de precizie, cum ar fi carcasele turbocompresoarelor, echipamentele de turnare prin injecție și camerele de vid cu semiconductori, în care integritatea absolută a etanșării nu este negociabilă.
Mai mult decât atât, recoacere nu este un proces „unic pentru toate”. Fabrica noastră de la Kaxite adaptează temperatura de recoacere și timpul de păstrare pe baza grosimii și diametrului garniturii. Pentru garniturile subțiri (0,5 mm), folosim un ciclu mai scurt pentru a preveni creșterea excesivă a granulelor care ar putea reduce rezistența. Pentru garniturile groase (3 mm sau mai mult), extindem timpul de înmuiere pentru a asigura recristalizarea completă pe toată secțiunea transversală. Această abordare personalizată asigură că fiecare garnitură de cupru pe care o producem are moliciune și elasticitate optime pentru aplicarea dorită. Pe scurt, recoacerea este cheia care deblochează potențialul cuprului ca material de etanșare de precizie, transformându-l dintr-un simplu inel metalic într-o barieră dinamică, conformabilă, care se adaptează mediului de operare.
În multe aplicații de mașini de precizie, garnitura nu este doar o etanșare, ci este și o cale termică și electrică. Cuprul are a doua cea mai mare conductivitate termică dintre metalele pure (după argint), la aproximativ 401 W/m·K, și o conductivitate electrică de 58 MS/m (100% IACS). Procesul de recoacere reduce ușor aceste valori (cu aproximativ 3-5 la sută) datorită împrăștierii crescute a granițelor, dar conductibilitatea generală rămâne cu mult superioară oțelului inoxidabil (16 W/m·K) sau aluminiului (237 W/m·K). Această conductivitate termică permite unei garnituri de cupru recoapte să acționeze ca un radiator, conducând căldura departe de componentele critice precum chiulasele, rulmenții sau terminalele electrice. De exemplu, într-o cutie de viteze de precizie, garnitura de cupru dintre carcasă și capac ajută la disiparea căldurii de frecare, menținând vâscozitatea uleiului și prevenind nepotrivirea expansiunii termice care ar putea cauza alinierea greșită a angrenajului.
Avantajele specifice ale proprietăților termice și electrice ale garniturii de cupru recoapte:
Un exemplu real implică o mașină de tăiat cu laser de mare putere, în care Garnitura de cupru etanșează circuitul de apă de răcire din jurul capului laser. Garnitura nu numai că previne scurgerile de lichid de răcire, dar și conduce căldura departe de rețeaua de diode laser. Folosind garnitura noastră de cupru recoaptă, eficiența de răcire s-a îmbunătățit cu 8% în comparație cu o garnitură de grafit, permițând laserului să funcționeze la niveluri de putere mai mari fără oprire termică. Un alt caz este în carcasele pachetului de baterii pentru vehicule electrice, unde garniturile de cupru sunt folosite pentru a etanșa plăcile de răcire, oferind în același timp o cale de rezistență scăzută pentru curenții de echilibrare a celulelor. Fabrica noastră a dezvoltat un tratament special de suprafață (placare cu cositor) care îmbunătățește conductivitatea electrică, menținând în același timp proprietățile de etanșare ale cuprului recoapt.
Pentru aplicațiile care necesită atât etanșare, cât și izolare electrică, garniturile noastre de cupru pot fi acoperite cu un strat subțire de PTFE sau mica pe o parte, oferind rezistență dielectrică de până la 5 kV, permițând în același timp transferul de căldură. Acest design hibrid este utilizat în echipamentele de procesare a semiconductoarelor în care atât etanșarea curată în vid, cât și managementul termic sunt critice. În toate aceste cazuri, conductivitatea inerentă a cuprului recoaptă adaugă valoare funcțională dincolo de simpla etanșare, făcându-l o componentă multifuncțională care simplifică proiectarea sistemului. LaNingbo Kaxite Materiale de etanșare Co., Ltd., oferim teste de conductivitate personalizate pentru fiecare lot de Garnituri de cupru, furnizând certificate care verifică că performanța electrică și termică corespunde specificațiilor dumneavoastră.
Ningbo Kaxite Materiale de etanșare Co., Ltd. produce garnituri de cupru recoapte într-o gamă largă de dimensiuni, grosimi și geometrii personalizate. Tabelul de mai jos enumeră parametrii cheie pentru gama noastră standard, care acoperă majoritatea aplicațiilor de mașini de precizie. Fabrica noastră poate produce, de asemenea, forme necirculare (profile ovale, dreptunghiulare și complexe) cu toleranțe de până la +/- 0,05 mm. Toate garniturile sunt recoapte într-o atmosferă protectoare pentru a preveni oxidarea excesivă și pentru a obține o duritate constantă.
| Parametru | Valoare / Interval | Note |

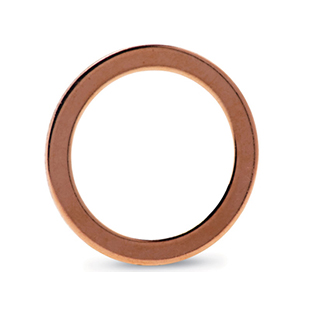

| Clasa materialului | C11000 (CDA 110), C10100 (conductivitate ridicată fără oxigen) | OFHC disponibil pentru vid și aplicații criogenice |
| Gama de grosime | 0,5 mm până la 6,0 mm | Grosimi personalizate de până la 10 mm disponibile la cerere |
| Gama de diametre exterior | 6 mm până la 1.200 mm | Diametre mai mari posibile pentru flansele de conducte |
| Duritate după recoacere (HV) | 45 - 50 HV (Vickers) | Controlat cu +/- 3 HV per lot |
| Rugozitatea suprafeței (Ra) | 0,4 µm până la 1,6 µm | Specificat pe baza finisajului flanșei |
| Temperatura de recoacere | 550°C - 650°C (vid sau atmosferă de azot) | Timp de inmuiere: 30-90 minute in functie de grosime |
| Toleranță la planeitate | 0,02 mm pe 100 mm diametru | Asigură compresie uniformă |
| Temperatura maxima de functionare | 500°C (continuu), 700°C (pe termen scurt) | Oxidarea începe peste 350°C, dar etanșarea rămâne |
| Presiune maximă de lucru | Până la 1.200 bar (cu design adecvat al flanșei) | Depinde de grosime și de sarcina șuruburilor |
Dincolo de specificațiile standard, oferim câteva îmbunătățiri opționale pentru garniturile din cupru. Pentru aplicații cu vid înalt (până la 10^-9 mbar), oferim un proces special de recoacere în vid care minimizează degajarea. Pentru mediile corozive, putem aplica o placare cu argint sau cositor care previne coroziunea galvanică, menținând în același timp moliciunea cuprului recoapt. Fabrica noastră efectuează, de asemenea, inspecție vizuală 100% și verificare dimensională folosind comparatoare optice și mașini de măsurare în coordonate (CMM). Fiecare lot de garnituri de cupru este însoțit de un certificat de testare a materialului care include compoziția chimică (verificată prin spectroscopie optică de emisie), valorile durității și un raport de testare a scurgerilor pentru probele din lot.
În ceea ce privește asigurarea calității, fabrica noastră respectă standardele ISO 9001 și ISO 14001 și avem echipamente interne de testare pentru presiunea de spargere, rezistența la strivire și ciclul termic. Pentru aplicații critice de mașini de precizie, putem efectua teste de scurgere cu heliu (sensibilitate de până la 10^-10 Pa·m3/s) pentru a verifica integritatea etanșării înainte de expediere. Acest nivel de detaliu asigură că fiecare garnitură de cupru de la Ningbo Kaxite Sealing Materials Co., Ltd. îndeplinește cerințele riguroase ale ingineriei de precizie. De asemenea, menținem un stoc de dimensiuni standard pentru expediere rapidă, cu comenzi personalizate produse de obicei în 5 până la 7 zile lucrătoare.
Costurile de întreținere la mașinile de precizie sunt adesea dominate de perioadele de nefuncționare neprogramate din cauza scurgerilor. Garniturile din cupru recoapte abordează în mod direct acest lucru, oferind performanțe superioare de etanșare, reutilizare și compatibilitate cu o gamă largă de fluide. Spre deosebire de garniturile elastomerice care se degradează în timp și necesită înlocuire frecventă, o garnitură de cupru selectată corespunzător poate rezista pe toată durata de viață a echipamentului atunci când este instalată corect. Fabrica noastră a documentat cazuri în care trecerea de la garnituri din grafit la garnituri de cupru recoapte a extins intervalul de întreținere de la 6 luni la peste 3 ani în sistemele hidraulice de înaltă presiune. Această reducere a timpului de nefuncționare se traduce în economii semnificative de costuri, în special în liniile automate de producție unde chiar și o oprire de 1 oră poate costa mii de dolari.
Modalități specifice în care garniturile de cupru recoapte reduc costul total de proprietate:
Pentru a cuantifica economiile de întreținere, am analizat o mașină de turnat prin injecție de precizie cu 12 chiulase hidraulice care folosea garnituri din fibre. Garniturile din fibre au necesitat înlocuite la fiecare 4 luni din cauza întăririi și fisurilor, costând 1.200 USD în piese și 8 ore de muncă de fiecare dată (în total 3.600 USD pe an). După trecerea la garniturile noastre de cupru recoapte, aceeași mașină a funcționat timp de 18 luni fără nicio scurgere legată de garnituri. Chiar dacă garniturile de cupru au fost înlocuite după 18 luni (ca măsură de precauție), costul anual a scăzut la 400 USD - o economie de 3.200 USD per mașină. Pentru o fabrică cu 20 de mașini, aceasta reprezintă economii anuale de 64.000 USD.
În plus, garniturile de cupru contribuie la o economie circulară. Fabrica noastră colectează garnituri de cupru uzate de la clienți și reciclează cuprul, reducând deșeurile de material. Pentru producătorii de mașini de precizie, capacitatea de a standardiza pe un singur material de garnitură pentru mai multe aplicații simplifică achiziționarea și depozitarea. Fabrica noastră de la Ningbo Kaxite Sealing Materials Co., Ltd. oferă un ghid detaliat de întreținere care include specificații de cuplu, instrucțiuni de recoacere și criterii de inspecție pentru garniturile de cupru, ajutând clienții să maximizeze durata de viață. Pe scurt, investiția într-o garnitură de cupru recoaptă este recuperată rapid prin frecvența redusă de întreținere, costurile mai mici cu piesele de schimb și disponibilitatea crescută a mașinii, ceea ce o face o alegere superioară din punct de vedere economic pentru mașinile de precizie.
Întrebarea 1: Care este diferența dintre garniturile de cupru recoapte și garniturile de cupru obișnuite în ceea ce privește performanța de etanșare?
Răspuns: Diferența cheie este nivelul de ductilitate și compresibilitate. Garniturile obișnuite (nerecoace) din cupru sunt întărite la lucru în timpul producției, rezultând o duritate de 80-100 HV. Această duritate limitează capacitatea acestora de a se conforma neregularităților suprafeței flanșei, necesitând sarcini foarte mari pentru șuruburi pentru a obține o etanșare. În schimb, garniturile de cupru recoapte au o duritate de 45-50 HV, ceea ce le face foarte flexibile. Sub compresie, acestea curg în caneluri și zgârieturi microscopice, creând o etanșare etanșă la aproximativ 60 la sută din sarcina șuruburilor necesară pentru cuprul necoacet. În plus, garniturile recoapte își mențin forța de etanșare pe perioade mai lungi, deoarece structura granulației moale reduce relaxarea tensiunii. Testele din fabrica noastră arată că garniturile din cupru recoapte oferă de 3 până la 5 ori mai multă fiabilitate de etanșare decât cuprul necoacet în aplicații cu presiune ciclică.
Întrebarea 2: Garniturile de cupru recoapte pot fi utilizate în medii cu vid înalt fără probleme de degazare?
Răspuns: Da, cu condiția să fie fabricate corect. Cuprul are în mod inerent o presiune scăzută a vaporilor, iar fabrica noastră utilizează un proces special de recoacere în vid care elimină gazele adsorbite și contaminanții organici. Garniturile de cupru sunt apoi depozitate în ambalaje sigilate pentru a preveni absorbția umidității. Pentru sistemele cu vid ultra-înalt (UHV) de până la 10^-10 mbar, vă recomandăm să utilizați cupru de înaltă conductivitate fără oxigen (OFHC) recoapt la 550°C timp de 60 de minute într-un cuptor cu vid continuu. Acest proces reduce ratele de degajare sub 10^-9 Pa·m3/(s·cm2). Am furnizat garnituri de cupru recoapte pentru acceleratoare de particule și camere de depunere a semiconductoarelor unde chiar și o singură scurgere ar compromite întregul proces, iar clienții noștri raportează funcționarea de succes de ani de zile fără înlocuirea garniturii.
Întrebarea 3: De câte ori poate fi reutilizată o garnitură de cupru recoaptă după recoacere?
Răspuns: În mod obișnuit, o garnitură de cupru poate fi recoaptă și refolosită de 2 până la 3 ori, cu condiția ca grosimea inițială să nu fi redus cu mai mult de 10 la sută din cauza compresiei și suprafețele să nu prezinte zgârieturi adânci sau coroziune. Procesul de recoacere presupune încălzirea garniturii la 500-600°C timp de 20-30 de minute (în funcție de grosime) într-o atmosferă neoxidantă, urmată de răcire lentă. Fabrica noastră recomandă ca după fiecare reutilizare, grosimea garniturii să fie măsurată în patru puncte echidistante. Dacă grosimea minimă este mai mică de 90% față de cea originală, garnitura trebuie înlocuită. De asemenea, oferim un serviciu de recoacere pentru clienții care nu au cuptoare interne. Reutilizarea garniturii de cupru poate reduce costurile anuale ale garniturii cu până la 60 la sută, făcându-le extrem de economice pentru operațiuni la scară largă.
Întrebarea 4: Ce finisaj de suprafață este recomandat pe flanșe pentru o etanșare optimă cu garnituri de cupru recoapte?
Răspuns: Pentru garniturile de cupru recoapte, un finisaj al suprafeței flanșei de Ra 1,6 µm până la 3,2 µm (63 până la 125 microinchi) este optim. Această gamă este suficient de grosieră pentru a oferi o cheie mecanică pentru prinderea cuprului moale, dar suficient de netedă pentru a evita pătrunderea excesivă care ar putea duce la aderență sau dificultăți la dezasamblare. Finisajele flanșelor mai netede decât Ra 0,8 µm sunt de fapt mai puțin eficiente, deoarece cuprul are o rugozitate a suprafeței insuficientă pentru a „mușca”, permițând potențial fluaj sub presiune. Fabrica noastră recomandă o finisare concentrică în spirală sau circulară, mai degrabă decât o lustruire unidirecțională, deoarece șanțurile inelare creează o etanșare labirint eficientă în combinație cu cuprul. Oferim un ecartament de finisare a suprafeței clienților noștri și oferim consultanță cu privire la pregătirea flanșelor pentru instalații noi.
Întrebarea 5: Cum determin grosimea corectă a unei garnituri de cupru recoaptă pentru mașinile mele de precizie?
Răspuns: Grosimea corectă depinde de trei factori: rigiditatea flanșei, distanța dintre șuruburi și cantitatea de strivire necesară. Ca regulă generală, grosimea garniturii trebuie să fie între 0,2 și 0,5 ori lățimea flanșei. Pentru mașinile de precizie, recomandăm o grosime minimă de 0,8 mm pentru a permite un flux suficient de material. Strângerea necesară (reducerea grosimii după strângere) este de obicei de 15 până la 25% din grosimea inițială - aceasta este cantitatea care asigură contactul complet cu suprafața fără suprasolicitarea cuprului. Fabrica noastră oferă un ghid de calcul simplificat: pentru o sarcină dată de șurub, compresia garniturii nu trebuie să depășească limita de curgere a cuprului recoapt (aproximativ 70 MPa). Avem un software de inginerie care simulează compresia pentru modelele de flanșe personalizate și vă oferim o consultație gratuită pentru a vă ajuta să selectați grosimea optimă. Contactați echipa noastră tehnică de la Ningbo Kaxite Sealing Materials Co., Ltd. cu dimensiunile flanșei și presiunea de funcționare și vă vom oferi o recomandare specifică.
Avantajele garniturii de cupru recoapte în mașinile de precizie sunt clare: etanșare superioară prin moliciune controlată, conductivitate termică și electrică excelentă și economii semnificative de costuri datorită reutilizabilității și duratei de viață extinse. Procesul de recoacere transformă cuprul dintr-un material întărit la lucru într-un element de etanșare foarte conformabil, care se adaptează la imperfecțiunile flanșei, se descurcă la temperaturi extreme și rezistă atacurilor chimice. Fabrica noastră de la Ningbo Kaxite Sealing Materials Co., Ltd. a perfecționat procesul de recoacere pentru a oferi o duritate, planeitate și o calitate constantă a suprafeței, asigurându-se că fiecare garnitură de cupru îndeplinește standardele exigente ale industriei de inginerie de precizie.
Nu lăsați scurgerile să compromită performanța echipamentului dumneavoastră.Contactați astăzi Ningbo Kaxite Materiale de etanșare Co., Ltd.pentru o recomandare personalizată a garniturii. Furnizați dimensiunile flanșei, presiunea de funcționare, intervalul de temperatură și mediul, iar echipa noastră de ingineri va proiecta garnitura de cupru recoaptă optimă pentru aplicația dvs. Oferim kituri de mostre gratuite, prototipare rapidă și producție în loturi cu trasabilitate completă a materialului. Toate garniturile din cupru vin cu un certificat de calitate și o garanție de performanță de 100%.Solicitați oferta dvs. acum și experimentați fiabilitatea pe care o poate oferi doar o garnitură de cupru recoaptă cu precizie de la Ningbo Kaxite Sealing Materials Co., Ltd..Actualizați-vă standardul de etanșare astăzi.
