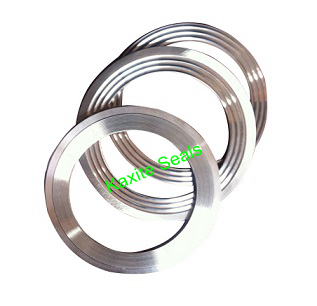

În mediile industriale solicitante, performanța de etanșare este esențială pentru siguranță, eficiență și respectarea mediului. Dintre numeroasele tipuri de garnituri disponibile, garnitura zimțată, cunoscută și sub numele de garnitură Kammprofile sau garnitură canelată, se remarcă prin capacitatea sa de a oferi etanșare fiabilă în condiții extreme de temperatură, presiune și ciclu termic. Dar ce este mai exact o garnitură zimțată? În esență, este o garnitură metalică cu o serie de dintări sau caneluri concentrice pe suprafața de etanșare, acoperită de obicei cu un material de acoperire moale, cum ar fi grafit, PTFE sau un material fără azbest. Cremele creează mai multe linii de etanșare care concentrează sarcina de compresiune, asigurând o etanșare etanșă chiar și atunci când condițiile flanșei sunt mai puțin decât ideale. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră produce produse de înaltă performanțăGarnituri zimtatede peste două decenii, deservind industrii de la petrol și gaze până la procesarea chimică și generarea de energie.
Dar cum îmbunătățește o garnitură zimțată performanța de etanșare în comparație cu garniturile metalice plate tradiționale sau cu garniturile spiralate? Răspunsul constă în interacțiunea sa mecanică unică cu suprafețele flanșei. Când sunt comprimate, dințaturile se încorporează ușor în materialul de acoperire, creând o barieră foarte eficientă împotriva scurgerilor. Miezul metalic oferă rezistență structurală și rezistență la presiune, în timp ce fața moale se adaptează la imperfecțiunile și neregularitățile flanșei. Această combinație are ca rezultat o etanșeitate excepțională cu preîncărcare relativ scăzută a șuruburilor, reducând riscul de deteriorare a flanșei și simplificând întreținerea. În plus, garnitura zimțată oferă o rezistență superioară la ciclul termic, deoarece miezul metalic și dințaturile găzduiesc mișcarea fără a pierde forța de etanșare. Acest articol oferă o scufundare tehnică cuprinzătoare în designul garniturilor zimtate, selecția materialelor, datele de performanță și cele mai bune practici de aplicare, cu specificații detaliate din portofoliul extins de produse al fabricii noastre.
Garnitura zimțată își derivă eficiența superioară de etanșare din principiul concentrării tensiunilor. Spre deosebire de o garnitură plată care se bazează pe o compresie uniformă pe o suprafață mare, garnitura zimțată folosește caneluri concentrice, în formă de V sau concentrice, care concentrează forța de strângere într-o serie de linii de etanșare înguste, de mare tensiune. Când garnitura este comprimată între două flanșe, dințaturile mușcă materialul moale, creând mai multe inele concentrice de contact intim. Această abordare de etanșare pe mai multe linii este extrem de tolerantă pentru imperfecțiunile suprafeței flanșei, cum ar fi zgârieturile, gropile de coroziune sau deformarea minoră, deoarece fiecare crestătură acționează ca o etanșare independentă. Chiar dacă o linie de etanșare este compromisă, liniile rămase mențin etanșarea. Fabrica noastră laNingbo Kaxite Materiale de etanșare Co., Ltd. a proiectat garniturile noastre zimtate cu geometrie optimizată a canelurilor pentru a maximiza numărul de linii de etanșare active, menținând în același timp grosimea adecvată a metalului pentru rezistența la presiune.
Mecanisme cheie care fac ca designul zimțat să fie superior:
Datele cantitative din laboratorul nostru demonstrează avantajul eficienței. Într-un test de scurgere standardizat (test de scurgere cu heliu, spectrometru de masă), o garnitură plată din grafit cu o grosime de 1,6 mm a arătat o rată de scurgere de 0,03 mg/(m·s) la o presiune pe flanșă de 50 bar. O garnitură zimțată cu fața din grafit, folosind aceeași încărcare a flanșei și a șuruburilor, a atins o rată de scurgere de 0,001 mg/(m·s) — de 30 de ori mai mică. Această îmbunătățire dramatică a eficienței de etanșare este motivul pentru care garniturile zimtate sunt obligatorii în multe aplicații de înaltă integritate, cum ar fi serviciul de hidrogen și manipularea GNL, unde chiar și scurgerile minuscule sunt inacceptabile.
În plus, designul zimțat îmbunătățește rezistența garniturii la „explozie” la presiune internă ridicată. Dimtaturile creează o interblocare mecanică cu materialul de fațare, împiedicând-o să fie extrudată din spațiul flanșei. Acesta este un mod obișnuit de defecțiune pentru garniturile moi, în special în aplicațiile la temperatură ridicată. Garniturile noastre zimțate au fost testate pentru a rezista la presiuni interne de până la 250 bar fără a face față extrudarii, oferind etanșare fiabilă chiar și în cele mai solicitante servicii. Această combinație de eficiență ridicată de etanșare, rezistență și rezistență la explozie este motivul pentru care garnitura zimțată a devenit alegerea preferată pentru aplicațiile critice de etanșare din întreaga lume.
Performanța unei garnituri zimțate în condiții extreme este determinată de materialele utilizate atât pentru miezul metalic, cât și pentru fața moale. Miezul metalic, fabricat de obicei din oțel inoxidabil (de exemplu, 304, 316, 316L), oferă rezistența mecanică și elasticitatea necesară pentru a rezista la forțe mari de strângere și la presiuni interne. Materialul de acoperire, care poate fi grafit, PTFE, mica sau fibră ceramică, oferă conformabilitatea și rezistența chimică necesare pentru a etanșa împotriva fluidului de proces. Prin selectarea combinației adecvate de materiale de bază și de acoperire, garniturile cu dinte pot fi proiectate pentru a funcționa la temperaturi de la criogenic (-196°C) până la 1000°C (cu fețe din mica sau ceramică) și presiuni de la vid până la 350 bar. Fabrica noastră de la Kaxite oferă o gamă largă de combinații de materiale pentru a răspunde nevoilor specifice fiecărei aplicații.
Considerații cheie despre materiale pentru aplicații în condiții extreme:
Pentru a valida performanța garniturii noastre zimtate în condiții extreme, fabrica noastră efectuează o serie de teste de tip în conformitate cu standardele ASME B16.20, EN 13555 și DIN 28091. Aceste teste includ un test de compresie la cald (măsurând relaxarea la temperaturi ridicate), un test de scurgere (cu heliu sau azot la presiuni diferite) și un test de ciclu termic (între temperatura camerei și temperatura maximă de serviciu). Garniturile noastre striate trec în mod constant aceste teste, atingând rate de scurgere care îndeplinesc cele mai stricte cerințe privind emisiile fugitive TA-Luft (Germania) și EPA (SUA).
Într-un proiect recent pentru o rafinărie din Orientul Mijlociu, garniturile noastre zimtate cu miez de 316L și fețe din grafit au fost specificate pentru o coloană de distilare care funcționează la 320°C și 80 bar. Garniturile au fost instalate în 20 de flanșe cu diametre cuprinse între 4" și 24". După trei ani de funcționare, instalația a efectuat un sondaj privind scurgerile și a găsit zero scurgeri detectabile de la flanșe, confirmând fiabilitatea garniturii noastre zimtate în condiții extreme. Această performanță, combinată cu reutilizarea garniturii (în multe cazuri, miezul metalic poate fi refacet cu material de acoperire nou), face din garnitura zimțată o soluție extrem de rentabilă pentru aplicațiile de etanșare dificile.
Ningbo Kaxite Materials de etanșare Co., Ltd. produce o gamă cuprinzătoare de garnituri zimtate concepute pentru a satisface nevoile diverse ale aplicațiilor industriale de etanșare. Ofertele noastre de produse includ dimensiuni standard conform ASME B16.20, EN 1514 și DIN 2697, precum și dimensiuni personalizate pentru flanșe de specialitate. Tabelul de mai jos oferă specificațiile tehnice cheie pentru cele mai populare tipuri de garnituri cu dinte, care sunt utilizate în industria chimică, petrochimică, de generare a energiei și de prelucrare a alimentelor. Toate valorile se bazează pe testarea de tip conform standardelor ASME și EN. Fabrica noastră poate produce, de asemenea, garnituri zimțate cu materiale specializate, cum ar fi miezuri placate cu argint pentru conductivitate la temperatură ridicată sau fețe din grafit exfoliat cu niveluri de puritate ridicată.
| Parametru | Standard cu fața de grafit | PTFE-față | Față de mica (temperatură ridicată) | cu față ceramică (temperatură extremă) |
| Material de bază | 316L SS / 304 SS | 316L inox | Inconel 625 / 316L | Inconel 600 |
| Grosimea miezului (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Adâncimea dinturilor (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Material de față | Grafit expandat (98% puritate min.) | PTFE pur (sau modificat) | Mică flogopită | Fibra ceramica + mica |
| Grosimea feței (mm) | 0,3 - 0,5 mm pe latură | 0,5 - 1,0 mm pe latură | 0,4 - 0,6 mm pe latură | 0,5 - 0,8 mm pe latură |
| Interval de temperatură (°C) | -196°C până la +450°C (gaz inert) | -196°C până la +260°C | -196°C până la +800°C | -196°C până la +1000°C |
| Presiune maximă (bar) la 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Rata de scurgere (mg/(m·s)) la 50 bar | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Tipuri de flanșe aplicabile | RF, FF, bărbat/femeie, limbă/canel | RF, FF | RF, limbă/canel | RF, limbă/canel |
În plus față de aceste oferte standard, fabrica noastră oferă mai multe caracteristici opționale pentru a îmbunătăți performanța și a simplifica instalarea. Acestea includ un inel de centrare interior și exterior (pentru a simplifica alinierea și pentru a preveni supracompresia), un inel de localizare (pentru a menține garnitura pe loc în timpul asamblării flanșei verticale) și un design de „aerisire de gaz” (pentru garnituri zimtate cu două fețe pentru a preveni blocarea gazului). De asemenea, oferim o gamă largă de dimensiuni personalizate, de la 1/2" NPS la 60" NPS și forme speciale pentru flanșe non-standard. Toate garniturile noastre zimtate sunt furnizate cu o fișă detaliată de instalare și o diagramă de recomandare a cuplului, asigurând că garnitura este instalată corect pentru performanțe optime.
Controlul calității este o prioritate la fabrica noastră. Fiecare garnitură zimțată este supusă unei inspecții vizuale pentru defecte de suprafață, unei verificări dimensionale folosind CMM (Mașină de măsurat coordonate) pentru flanșe critice și unui test de scurgere pentru aplicații de înaltă presiune. Oferim un raport complet de trasabilitate a materialului, inclusiv certificate de moară pentru miezul metalic și certificarea purității și proprietăților materialului de acoperire. Această trasabilitate este esențială pentru industriile cu cerințe stricte de calitate, precum cea nucleară și cea aerospațială. Garniturile noastre zimtate sunt pe deplin conforme cu Directiva europeană a echipamentelor sub presiune (PED) și sunt disponibile cu marcajul CE atunci când este necesar.
Chiar și garnitura zimțată de cea mai înaltă calitate va eșua dacă nu este instalată corect. Designul unic al garniturii zimtate, care se bazează pe concentrarea tensiunilor și pe mai multe linii de etanșare, necesită proceduri de instalare specifice pentru a-și atinge performanța nominală. Erorile obișnuite de instalare includ strângerea excesivă (care poate zdrobi dintările), strângerea insuficientă (care duce la scurgeri), încărcarea neuniformă a șuruburilor (care provoacă deformarea flanșei) și deteriorarea materialului de față în timpul manipulării. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră a dezvoltat un protocol de instalare detaliat care a fost validat pe teren în mii de instalări. Respectarea acestor linii directoare asigură că garnitura zimțată își oferă întregul potențial de etanșare și își atinge durata de viață estimată.
Pași esențiali de instalare pentru garniturile zimtate:
Un studiu de caz de la o fabrică chimică din SUA ilustrează importanța instalării corecte. Instalația folosea garniturile noastre striate pe o flanșă de reactor care funcționa la 250°C și 60 bar. În ciuda garniturilor de înaltă calitate, instalația a suferit scurgeri intermitente. Ancheta a arătat că șuruburile flanșei erau strânse într-un model circular, nu în cruce, ceea ce a dus la o încărcare neuniformă și o deformare a flanșei. După reinstruirea echipei de întreținere cu privire la procedura corectă de strângere, scurgerea a fost eliminată, iar garniturile au funcționat impecabil în următorii trei ani până la următoarea oprire planificată pentru întreținere. Acest exemplu subliniază că instalarea corectă este la fel de importantă ca și alegerea garniturii.
Fabrica noastră oferă clienților noștri un program gratuit de instruire pentru instalare, care poate fi efectuat la fața locului sau online. Instruirea acoperă manipularea garniturii, inspecția flanșei, calculul cuplului și utilizarea echipamentelor de tensionare hidraulice. De asemenea, oferim o listă de verificare a instalării care poate fi folosită de echipajele de întreținere pentru a se asigura că toți pașii sunt finalizați. În plus, oferim un serviciu de restrângere pentru flanșe critice, unde tehnicienii noștri vizitează șantierul pentru a efectua restrângerea după primul ciclu termic. Investind într-o instalare corectă, vă puteți asigura că garniturile dvs. cu dinte își ating performanța maximă și durata de viață, protejându-vă echipamentul și personalul.
Întrebarea 1: Care este diferența dintre o garnitură zimțată și o garnitură înfăşurată în spirală?
Răspuns: Ambele sunt garnituri de înaltă performanță, dar diferă în ceea ce privește construcția și principiul de etanșare. O garnitură înfășurată în spirală este realizată din straturi alternative de metal și material de umplutură înfășurate într-o spirală, care oferă caracteristici de tip arc și flexibilitate ridicată. O garnitură zimțată, pe de altă parte, constă dintr-un miez metalic solid, cu dinte concentrice pe suprafață, acoperit cu o fața moale. Garnitura zimțată oferă o rezistență mai mare la explozie și este mai puțin predispusă la deteriorare în timpul manipulării și instalării. De asemenea, necesită în mod obișnuit sarcini mai mici ale șuruburilor pentru a obține o etanșare în comparație cu garniturile spiralate de aceeași dimensiune. Pentru aplicații cu cicluri termice severe sau presiune internă ridicată, garnitura zimțată este adesea alegerea preferată datorită miezului său robust din metal și liniilor multiple de etanșare.
Întrebarea 2: Garniturile zimtate pot fi refolosite după îndepărtare?
Răspuns: În general, nu recomandăm reutilizarea garniturilor zimtate, mai ales în serviciile critice. Odată ce garnitura a fost comprimată, dințaturile și materialul de acoperire au luat un set și este posibil să nu se etanșeze la fel de eficient dacă sunt reutilizate. Cu toate acestea, în unele aplicații necritice, la presiune scăzută și la temperatură scăzută, poate fi posibilă reutilizarea garniturii dacă materialul de acoperire este încă intact și crețurile nu sunt deformate. Miezul metalic poate fi adesea refăcut cu material de acoperire nou la fabrica noastră, restabilind garnitura la starea nouă. Acest serviciu este disponibil pentru garnituri mari unde costurile de înlocuire sunt mari. Pentru aplicații critice din punct de vedere al siguranței, utilizați întotdeauna o garnitură zimțată nouă.
Întrebarea 3: Care este valoarea maximă de presiune și temperatură pentru o garnitură zimțată?
Răspuns: Presiunea și temperatura maximă depind de materialele folosite. Cu un miez din oțel inoxidabil 316L și o față din grafit expandat, garniturile noastre zimțate pot funcționa la temperaturi de până la 450°C (în atmosferă inertă) și presiuni de până la 250 bar. Pentru temperaturi mai ridicate, versiunile cu fața în mica sau cu fața în ceramică pot suporta până la 800°C până la 1000°C, dar nivelul de presiune scade ușor. Pentru aplicații criogenice, garnitura poate funcționa la -196°C cu fața din PTFE. Este esențial să consultați fișele noastre tehnice sau să contactați fabrica noastră de la Ningbo Kaxite Sealing Materials Co., Ltd. pentru a selecta combinația corectă de materiale pentru condițiile dumneavoastră specifice de operare.
Întrebarea 4: Ce finisare a suprafeței flanșei este necesară pentru o garnitură zimțată?
Răspuns: Pentru o performanță optimă, finisarea suprafeței flanșei ar trebui să fie Ra 3,2 până la 6,3 micrometri (125 până la 250 micro-inchi). Acest finisaj oferă o rugozitate suficientă pentru ca dințaturile să muște materialul de fațare fără a provoca deteriorarea faței. Un finisaj mai neted (de exemplu, Ra 1.6) poate reduce frecarea și poate cauza alunecarea garniturii în timpul înșurubării, în timp ce un finisaj mai dur poate duce la uzura excesivă a faței. Fabrica noastră oferă instrucțiuni de pregătire a flanșelor pentru diferite tipuri și materiale de flanșă. Dacă flanșa este corodata sau are zgârieturi adânci, vă recomandăm să re-prelucrați suprafața flanșei înainte de a instala garnitura zimțată.
Întrebarea 5: Cum se compară garniturile zimtate cu garniturile din tablă (tăiate dintr-o foaie) în ceea ce privește performanța?
Răspuns: Garniturile din tablă sunt mai simple și mai puțin costisitoare, dar se bazează pe o compresie uniformă pe o suprafață mare și sunt mai sensibile la neregulile flanșei și variațiile de sarcină a șuruburilor. Garniturile zimtate oferă performanțe superioare de etanșare, în special în aplicații de înaltă presiune, temperatură ridicată și ciclu termic. Designul zimțat concentrează sarcina și creează mai multe linii de etanșare, făcându-l mai tolerant cu imperfecțiunile flanșei. În plus, garniturile zimtate au o rată de relaxare a fluajului mult mai mică, menținându-și forța de etanșare în timp. Pentru aplicații critice în care scurgerile nu pot fi tolerate, garniturile zimtate sunt alegerea preferată față de garniturile din tablă. Fabrica noastră poate oferi o analiză comparativă a performanței pentru a vă ajuta să faceți alegerea corectă.
Garnitura zimțată este o soluție dovedită pentru aplicațiile industriale solicitante de etanșare, oferind performanțe superioare prin designul său unic zimțat, liniile de etanșare multiple și versatilitatea materialului. De la cuptoare de înaltă temperatură până la liniile de GNL criogenic, de la abur de înaltă presiune până la substanțe chimice agresive, garnitura zimțată oferă fiabilitatea și siguranța pe care le cere industria modernă. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră și-a construit o reputație pentru furnizarea de garnituri zimtate de înaltă calitate, cu producție de precizie, control riguros al calității și expertiză tehnică profundă. Oferim o gamă largă de dimensiuni standard și personalizate, precum și caracteristici opționale pentru a simplifica instalarea și a îmbunătăți performanța.
Căutați o soluție de etanșare fiabilă pentru aplicația dumneavoastră critică?Contactați astăzi Ningbo Kaxite Sealing Materials Co., Ltd.pentru o consultare cuprinzătoare. Furnizați dimensiunile flanșei dvs., condițiile de funcționare și mediul de proces, iar echipa noastră de ingineri vă va recomanda materialul și designul optim pentru garnitură cu dinte. Oferim mostre gratuite, livrare rapidă și o gamă completă de rapoarte de testare.Solicitați acum eșantionul gratuit de garnitură zimțată și fișa cu date tehnice de la Ningbo Kaxite Sealing Materials Co., Ltd. și experimentați diferența de performanță de etanșare.
