Treceți prin orice unitate de procesare chimică și veți găsi o rețea complexă de țevi, vase și schimbătoare de căldură, toate unite între ele prin conexiuni cu flanșe. Aceste conexiuni sunt potențialele puncte slabe și se bazează pe o componentă umilă, dar critică: garnitura. Timp de zeci de ani, standardul industriei au fost adesea garniturile spiralate sau chiar materialele simple fără azbest. Cu toate acestea, o schimbare fundamentală este în curs.Garnituri metalice ondulate(CMG) devin rapid standardul pentru aplicațiile critice de etanșare și din motive întemeiate. Ele oferă o combinație unică de rezistență, rezistență la temperatură și fiabilitate de etanșare, care este de neegalat de multe alternative tradiționale. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră a fost în fruntea acestei revoluții, producând garnituri metalice ondulate de înaltă performanță, care rezolvă cele mai dificile probleme de etanșare din fabricile chimice, rafinăriile și instalațiile petrochimice din întreaga lume.
Preferința tot mai mare pentru garniturile din metal ondulat nu este doar o tendință; este un răspuns logic la cerințele tot mai mari ale procesării chimice moderne. Instalațiile funcționează la presiuni și temperaturi mai ridicate pentru a îmbunătăți eficiența. Ei manipulează medii mai agresive și toxice, unde scurgerile nu sunt doar costisitoare, ci și potenţial dezastruoase. Reglementările de mediu și siguranță sunt înăsprite, impunând emisii practic zero. În acest peisaj provocator, garnitura din metal ondulat iese în evidență. Profilul său ondulat unic oferă o elasticitate și o rezistență excepționale, compensând inevitabilele fluctuații termice și de presiune ale unui proces. Această rezistență asigură o etanșare etanșă pe termen lung, reducând emisiile fugitive și eliminând nevoia de re-cupluire constantă. În acest articol, vom explora principiile de inginerie, știința materialelor și aplicațiile practice care fac din garniturile din metal ondulat alegerea preferată pentru industria chimică și vom oferi o privire detaliată, tehnică, a specificațiilor și a celor mai bune practici pentru utilizarea lor.
În lumea procesării chimice, „starea de echilibru” este un mit. Operațiunile din lumea reală sunt caracterizate prin dilatare și contracție termică, supratensiuni și vibrații. Aceste tensiuni ciclice sunt inamicul principal al unei etanșări fiabile a flanșei. Garniturile plate tradiționale, cum ar fi foile fără azbest, pot avea un „set” permanent sub sarcina inițială a șuruburilor. Aceasta înseamnă că își pierd rezistența și elasticitatea în timp. Când flanșa suferă un ciclu termic, expansiunea poate comprima și mai mult garnitura, iar atunci când se răcește, garnitura nu se poate retrage pentru a menține presiunea de etanșare adecvată. Această pierdere a sarcinii șuruburilor duce la scurgeri. O garnitură de metal ondulat este fundamental diferită. Miezul său este un profil metalic subțire, ondulat, care acționează ca o serie de arcuri. Când este comprimat, nu cedează plastic în același mod; reține o energie elastică semnificativă.

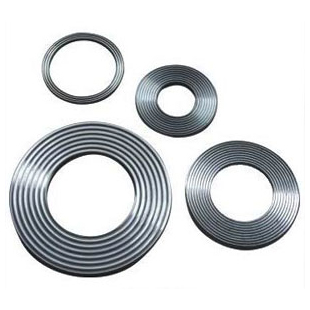

Pentru a vizualiza acest lucru, imaginați-vă diferența dintre o foaie plată de carton și o cutie de carton ondulat. Foaia plată se pliază și se încrețește ușor, pierzându-și rezistența. Cutia ondulată, totuși, este rigidă și se poate întoarce înapoi. Același principiu este valabil și pentru garnituri. Profilul ondulat din garniturile noastre metalice ondulate oferă un grad ridicat de flexibilitate și recuperare. Un studiu recent realizat de un important institut european de etanșare a măsurat „relaxarea fluentului” a diferitelor tipuri de garnituri. Relaxarea fluajului este pierderea tensiunii asupra șurubului în timp. După 1.000 de ore la 300°C, o garnitură standard din fibră comprimată a pierdut peste 60% din tensiunea inițială. O garnitură flexibilă din grafit a pierdut aproximativ 35%. Garniturile noastre din metal ondulat, pe de altă parte, au pierdut mai puțin de 15% din tensiunea inițială. Această reținere excepțională a sarcinii șuruburilor înseamnă că flanșa rămâne etanșă mai mult timp, chiar dacă sistemul suferă cicluri termice și de presiune severe.
Această rezistență nu se referă doar la etanșare; este, de asemenea, despre siguranță și cost. În multe procese, detectarea unei mici scurgeri poate fi dificilă, necesitând echipamente scumpe de detectare a gazelor. Când este detectată o scurgere, instalația trebuie deseori oprită pentru a strânge din nou sau a înlocui garnitura. Pentru o fabrică chimică, o oprire poate costa zeci de mii de dolari pe oră în pierderi de producție. Prin menținerea etanșării pe termen lung, garniturile metalice ondulate reduc frecvența acestor intervenții costisitoare și perturbatoare. Caracteristica „spring-back” a miezului ondulat asigură că garnitura poate găzdui mișcarea diferențială între flanșe, protejând etanșarea și prevenind emisiile fugitive. Această fiabilitate este motivul principal pentru care managerii de întreținere specifică din ce în ce mai mult garniturile metalice ondulate pentru aplicațiile lor cele mai critice și provocatoare.
Unul dintre cele mai dificile scenarii de etanșare în procesarea chimică este o flanșă de diametru mare, de joasă presiune. Gândiți-vă la un canal de rezervor de stocare, o conductă cu diametru mare sau un capac pentru schimbătorul de căldură. Aceste flanșe sunt adesea dificil de etanșat deoarece au o suprafață foarte mare, dar numai o cantitate limitată de forță a șuruburilor poate fi aplicată fără a distorsiona flanșa în sine. În plus, fețele flanșelor din aceste aplicații sunt adesea deteriorate, scăpate sau nealiniate din cauza modificărilor anterioare ale garniturii sau pur și simplu din cauza dimensiunii structurii. O garnitură plată tradițională necesită o presiune de suprafață foarte mare pentru a crea o etanșare, dar pe o flanșă mare, atingerea acestei presiuni uniforme este aproape imposibilă.
Aici strălucește geniul designului de garnitură din metal ondulat. Modelul său ondulat creează o serie de linii de etanșare foarte concentrate. În loc să necesite o presiune medie mare pe întreaga suprafață a garniturii, concentrează sarcina disponibilă a șuruburilor pe aceste zone de contact înguste. Aceasta înseamnă că o garnitură din metal ondulat poate obține o etanșare etanșă chiar și cu sarcini relativ mici ale șuruburilor. Capacitatea de a se conforma neregularităților suprafeței este un alt avantaj critic. Miezul ondulat acționează ca o diafragmă flexibilă care se poate comprima și se poate adapta la imperfecțiunile suprafeței, ceea ce este esențial atunci când etanșați flanșe mari, uneori deformate. Garniturile plate standard pur și simplu nu pot acoperi aceste goluri și imperfecțiuni fără reparații ample la suprafața flanșei, un proces costisitor și consumator de timp.
Acest avantaj de performanță se traduce direct în economii de costuri reale. În trecut, în cazul în care un rezervor cu diametru mare curgea, soluția era adesea să izolați rezervorul, să-l scurgeți și să solicitați unui sudor să repare fața flanșei sau să folosiți un proces de prelucrare personalizat. Acest lucru a necesitat adesea săptămâni de pregătire și costuri semnificative. Cu garniturile din metal ondulat, multe dintre aceste probleme sunt rezolvate la nivelul garniturii. Fabrica noastră,Ningbo Kaxite Sealing Materials Co., Ltd., produce Garnituri metalice ondulate cu dimensiuni de până la câțiva metri în diametru, pentru presiuni de până la câțiva milibari și pentru condiții de vid. Capacitatea garniturii de a oferi o etanșare fiabilă la sarcini atât de mici ale șuruburilor, combinată cu toleranța sa la imperfecțiunile suprafeței, o face soluția de bază pentru aceste aplicații problematice, la scară largă. Această capacitate permite instalațiilor să evite timpii de nefuncționare costisitoare și reparațiile flanșelor, menținând operațiunile în funcțiune și reducând bugetele de întreținere.
Selectarea garniturii corecte din metal ondulat pentru o aplicație specifică de procesare chimică necesită o înțelegere clară a condițiilor de funcționare și a specificațiilor tehnice ale garniturii. O nepotrivire poate duce la defecțiuni premature, scurgeri și pericole potențiale. Tabelul de mai jos oferă un ghid detaliat al specificațiilor pentru gama noastră standard de garnituri metalice ondulate, evidențiind rațiunea inginerească din spatele fiecărui parametru. Cu toate acestea, pentru aplicații complexe, oferim un serviciu complet personalizat de inginerie pentru a proiecta o garnitură perfect potrivită cu flanșa dumneavoastră.
| Parametru | Specificație standard | Argumentarea ingineriei și impactul aplicației |
| Material de bază | SS304, SS316, SS316L, titan | Determină rezistența la coroziune și capacitatea de temperatură. SS316L este comun pentru majoritatea serviciilor chimice. Titan pentru rezistență severă la coroziune și la temperaturi înalte. |
| Grosimea miezului (mm) | 0,20 - 0,40 | Miezurile mai groase (0,30-0,40 mm) oferă o rezistență mai mare și sunt preferate pentru flanșe de joasă presiune, cu diametru mare. Miezurile mai subțiri (0,20 mm) sunt pentru sisteme de înaltă presiune care necesită relaxare minimă. |
| Pasul ondulației (mm) | 2,5 - 4,0 | Pasul este distanța dintre vârfurile ondulației. Un pas mai strâns (2,5 mm) creează mai multe linii de etanșare, mai bune pentru aplicații cu încărcare redusă a șuruburilor. Un pas mai mare (4,0 mm) este pentru aplicații de înaltă presiune. |
| Înălțimea ondulației (mm) | 0,8 - 1,5 | Determină compresibilitatea și elasticitatea înapoi. Înălțimi mai mari permit o mai mare mișcare a flanșei și o mai bună conformitate a suprafeței. |
| Material element de etanșare | Grafit flexibil, PTFE, mica | Grafitul flexibil este cel mai comun, oferind o rezistență excelentă la temperatură și la substanțe chimice. PTFE este pentru substanțe chimice agresive la temperaturi mai scăzute. Mica este pentru temperaturi ultra-înalte. |
| Densitatea elementului de etanșare (g/cm³) | 1,0 - 1,2 (grafit) | Densitatea mai mare reduce porozitatea și fluajul, dar poate fi mai greu de comprimat. O densitate standard este un echilibru bun. |
| Temperatura maximă de proiectare (°C) | Pana la 650°C (cu mica) | Aceasta este limita critică. Depășirea acestuia poate duce la degradarea miezului sau a elementului de etanșare, ducând la defectarea etanșării. |
| Presiune maximă de proiectare (bar) | Până la 250 bar | Determină sarcina minimă a șuruburilor și rezistența necesară a garniturii. Presiunile mai mari necesită un miez mai gros sau mai puternic. |
| Tensiune recomandată pentru garnitură (N/mm²) | 50 - 150 | Aceasta este tensiunea de compresiune necesară pentru a obține o etanșare. Prea scăzut și flanșa se va scurge; prea sus și poate deteriora garnitura sau flanșa. |
| Rata de scurgere (ASTM F37) | < 0,001 ml/min | Aceasta este metrica performanței de etanșare, care indică capacitatea garniturii de a preveni emisiile fugitive. |
Atunci când alegeți o garnitură din metal ondulat, nu este vorba doar despre specificațiile individuale ale materialului; este vorba despre înțelegerea interacțiunii dintre garnitură și flanșă. Sarcina șurubului trebuie să fie suficientă pentru a comprima garnitura și a genera solicitarea de etanșare necesară, dar nu atât de mare încât să zdrobească miezul. Finisajul suprafeței flanșei și paralelismul joacă, de asemenea, un rol crucial. Vă recomandăm un finisaj al suprafeței flanșei de Ra 3,2 până la 6,3 µm pentru o etanșare optimă. La Kaxite, echipa noastră tehnică folosește analiza avansată cu elemente finite (FEA) pentru a simula comportamentul garniturii la sarcini și presiuni specifice ale șuruburilor. Acest lucru ne permite să recomandăm designul optim al garniturii și o procedură de cuplu controlată, asigurând o conexiune fiabilă și fără scurgeri, care îndeplinește cele mai stricte standarde de emisie.
Industria chimică este incredibil de diversă, manipulând orice, de la hidrocarburi benigne până la acizi agresivi, substanțe caustice și solvenți. Nu există o singură garnitură „universală” care să reziste la toate mediile chimice. Adevărata putere a garniturii din metal ondulat constă în personalizarea sa. Selectând cu atenție metalul de bază și materialul de acoperire (sau elementul de etanșare), garnitura poate fi proiectată cu precizie pentru mediul specific și condițiile de operare. Această flexibilitate este motivul pentru care sunt specificate din ce în ce mai mult față de garniturile spiralate standard, care au o gamă mai limitată de opțiuni de construcție. La Ningbo Kaxite Sealing Materials Co., Ltd., producem garnituri din metal ondulat cu o gamă largă de combinații de materiale pentru a satisface cerințele exigente ale industriilor chimice, petrochimice și farmaceutice.
Miezul metalic asigură rezistența structurală și rezistența. Pentru servicii chimice generale, SS316L este o alegere versatilă, oferind o rezistență bună la o gamă largă de medii și temperaturi de funcționare. Pentru medii mai corozive, cum ar fi cele care implică cloruri sau acizi, sunt recomandate aliaje mai mari precum Hastelloy C276 sau Inconel 625. Pentru aplicații la temperaturi extrem de ridicate, cum ar fi cele din cuptoarele de rafinărie, se folosesc aliaje pe bază de titan sau nichel. Fabrica noastră menține un inventar cuprinzător al acestor metale speciale, permițând o producție rapidă. Alegerea elementului de etanșare este la fel de critică. Cea mai comună alegere este grafitul flexibil, care oferă o rezistență excelentă la căldură (până la 650°C) și compatibilitate chimică cu majoritatea hidrocarburilor și aburului. Cu toate acestea, grafitul nu este potrivit pentru acizii puternic oxidanți, deoarece se poate oxida și își poate pierde proprietățile de etanșare. În aceste cazuri, folosim un material de acoperire din PTFE sau formele sale modificate, care sunt inert din punct de vedere chimic.
Oferim, de asemenea, modele inovatoare, cum ar fi o construcție „Strat de etanșare dublu”. Aceasta implică utilizarea a două elemente de etanșare diferite - de exemplu, un strat interior de grafit pentru etanșarea primară și un inel exterior PTFE pentru protecție împotriva mediilor care ar ataca grafitul. Un alt design avansat este includerea unui inel de suport interior și exterior. Un inel interior previne prăbușirea garniturii în interior sub presiune (mai ales important pentru presiuni mari), în timp ce un inel exterior oferă protecție împotriva coroziunii și ajută la centrare. Acest nivel de personalizare este motivul pentru care garniturile metalice ondulate devin standardul pentru aplicații critice pentru siguranță și de mare valoare. Un exemplu concret: un producător farmaceutic important se confrunta cu probleme de contaminare într-o buclă de apă de înaltă puritate datorită materialelor extractibile din garniturile standard. Fabrica noastră a proiectat o garnitură din metal ondulat cu o suprafață solidă din PTFE și un miez SS316L care a eliminat toate elementele extractibile, oferind o etanșare pură și curată. Acest tip de soluție personalizată este posibilă numai cu platforma de proiectare flexibilă a unei garnituri din metal ondulat.
Întrebarea 1: Cum diferă o garnitură din metal ondulat de o garnitură spiralată în ceea ce privește performanța?
Răspuns: Diferența principală constă în designul de bază. O garnitură înfăşurată în spirală foloseşte o bandă metalică în formă de V înfăşurată elicoidal cu o umplutură. Sunt excelente pentru multe aplicații, dar pot fi predispuse la „explodare” dacă umplutura este deteriorată. O garnitură de metal ondulat utilizează un miez de metal ondulat solid, continuu, care oferă o structură mai robustă și rigidă. Acest design oferă o rezistență superioară la explozie și este mai rezistent la cicluri termice severe. În timp ce garniturile spiralate sunt o alegere bună pentru uz general, garniturile din metal ondulat sunt de obicei preferate pentru flanșe de joasă presiune, cu diametru mare și pentru aplicații în care deteriorarea suprafeței flanșei sau alinierea greșită reprezintă o problemă.
Întrebarea 2: Se poate folosi o garnitură metalică ondulată pe o flanșă cu un finisaj de suprafață foarte dur?
Răspuns: Da, acesta este unul dintre avantajele lor principale. Profilul ondulat acționează ca o serie de arcuri flexibile care se pot comprima și se pot conforma neregularităților suprafeței. Elementul de etanșare moale (grafit sau PTFE) umple golurile microscopice, creând o etanșare. Acest lucru le face ideale pentru repararea flanselor vechi, corodate, fără cheltuiala refacerii suprafeței. Cu toate acestea, recomandăm întotdeauna o față a flanșei relativ netedă și plată pentru a obține o etanșare optimă. Pentru flanșe extrem de aspre, poate fi necesar un element de etanșare mai gros sau un parament cu densitate mai mare. Echipa noastră tehnică vă poate sfătui cu privire la cea mai bună soluție pentru condiția dumneavoastră specifică.
Întrebarea 3: Ce cuplu ar trebui să folosesc când înșurubează o garnitură din metal ondulat?
Răspuns: Nu există o valoare unică a cuplului. Depinde de dimensiunea garniturii, dimensiunea șurubului, ratingul flanșei și materialul garniturii. Scopul este de a atinge solicitarea recomandată pentru garnitură (de obicei 50-150 N/mm² pentru garniturile din metal ondulat) fără a zdrobi miezul. Oferim o procedură detaliată a cuplului cu fiecare garnitură pe care o furnizăm, care este calculată pe baza designului specific al flanșei dumneavoastră. Această procedură va specifica cuplul în ft-lbs sau Nm, secvența de strângere și numărul de treceri. Este esențial să urmați această procedură pentru a obține o etanșare fără scurgeri și pentru a preveni deteriorarea. Nu depășiți niciodată cuplul recomandat.
Întrebarea 4: Garniturile din metal ondulat sunt potrivite pentru serviciul de vid?
Răspuns: Da, absolut. Garniturile din metal ondulat sunt excelente pentru aplicații de vid, inclusiv vid înalt. Miezul lor rigid le împiedică să fie atrase în golul flanșei, spre deosebire de unele garnituri mai moi din tablă. Designul ondulat oferă, de asemenea, o etanșare pozitivă chiar și la presiune negativă. Vă recomandăm un design cu un inel de sprijin interior pentru a preveni colapsul spre interior și un element de etanșare de înaltă densitate pentru a minimiza degajarea. Fabrica noastră de la Ningbo Kaxite Sealing Materials Co., Ltd. a furnizat garnituri metalice ondulate pentru numeroase aplicații de vid, inclusiv în industria farmaceutică și a semiconductoarelor.
Întrebarea 5: Cum depozitez garniturile metalice ondulate pentru a le asigura integritatea înainte de instalare?
Răspuns: Garniturile din metal ondulat trebuie depozitate într-un mediu curat, uscat și răcoros. Acestea trebuie protejate de umiditate, murdărie și temperaturi extreme. Ambalajul original (adesea o pungă de plastic sigilată cu un dezumidificator) trebuie păstrat intact până la instalare pentru a preveni ruginarea sau contaminarea. Ar trebui să fie depozitate plat pentru a preveni deformarea și nu ar trebui să fie stivuite cu alte obiecte grele deasupra lor. Fabrica noastră oferă instrucțiuni detaliate de depozitare cu fiecare transport pentru a se asigura că garniturile ajung la fața locului în stare perfectă.
De la rezistența la cele mai brutale cicluri termice și de presiune până la etanșarea flanșelor problematice cu diametru mare și oferirea de flexibilitate de neegalat a materialului, garnitura din metal ondulat s-a dovedit a fi soluția de etanșare superioară pentru industria modernă de prelucrare chimică. Ingineria sa unică oferă un nivel de fiabilitate, siguranță și rentabilitate pe care alternativele tradiționale de garnitură pur și simplu nu-l pot egala. Pentru inginerii de întreținere și directorii de fabrică, acesta reprezintă o investiție proactivă în operațiuni fără scurgeri, pe termen lung.
Sunteți gata să îmbunătățiți performanța de etanșare a plantei dvs.?Contactați astăzi Ningbo Kaxite Sealing Materials Co., Ltd.pentru a discuta aplicația dvs. specifică. Echipa noastră de ingineri cu experiență va lucra cu dvs. pentru a selecta designul optim și combinația de materiale pentru cele mai critice conexiuni cu flanșă. Oferim consultații tehnice gratuite, recomandări de proiectare a garniturii și instruire la fața locului pentru echipele dvs. de întreținere.Solicitați acum consultanța tehnică gratuită de la Ningbo Kaxite Sealing Materials Co., Ltd. și asigurați-vă integritatea fabricii dvs. cu etanșarea fiabilă a garniturilor din metal ondulat.
