Un inginer de întreținere a unei fabrici chimice se confruntă cu o problemă persistentă: pompele centrifuge de pe linia de transfer a acidului curg la glandă. Ambalajul convențional funcționează câteva săptămâni, apoi se întărește, crapă și începe să picure. Inginerul are nevoie de o soluție de etanșare care să poată manipula acidul sulfuric la 80°C, care poate fi instalată rapid în timpul unei scurte ferestre de întreținere și care va dura până la următoarea oprire planificată. Răspunsul, în multe astfel de cazuri, esteAmbalaj PTFE. PTFE, sau politetrafluoretilena, este un fluoropolimer cunoscut pentru inerția chimică, frecarea scăzută și intervalul larg de temperatură. Sub formă de ambalare, oferă un element de etanșare flexibil, împletit, care poate fi tăiat la lungime și instalat într-un presetupă de pompă fără a fi nevoie de prelucrare de precizie sau de fabricare personalizată a garniturii.
Acest ghid este scris pentru inginerii de achiziții și managerii de întreținere care evaluează ambalajele din PTFE pentru aplicații de etanșare a pompelor industriale. Vom explica cum funcționează ambalajul PTFE, diferitele clase și construcții disponibile, limitele de performanță pe care trebuie să le cunoașteți, cerințele de instalare și criteriile de selectare a unui furnizor. De asemenea, vom furniza parametrii detaliați ai produsului din fabrica noastră laNingbo Kaxite Materiale de etanșare Co., Ltd.Indiferent dacă etanșați pompe centrifuge, pompe alternative, mixere sau supape, acest ghid vă va ajuta să determinați dacă PTFE Packing este alegerea potrivită pentru aplicația dvs. și cum să o specificați corect.
Ambalajul PTFE este un material de etanșare împletit realizat din fibre sau fire de politetrafluoretilenă. Este furnizat într-o lungime continuă, de obicei într-o secțiune transversală pătrată sau dreptunghiulară, și este tăiat la lungime și înfășurat în jurul arborelui pompei în cutia de presa. Garnitura este comprimată de suportul presetupei, care forțează materialul împotriva arborelui și a orificiului presetupei. Compresia creează o etanșare care împiedică scurgerea fluidului de proces de-a lungul arborelui. Ambalajul PTFE este utilizat într-o gamă largă de pompe industriale, inclusiv pompe centrifuge, alternative și rotative, precum și în supape, mixere și agitatoare. Tabelul de mai jos rezumă componentele unei cutie de presa obișnuită pentru pompă cu ambalaj PTFE.
| Componentă | Funcţie | Material |
| Cutie de umplutură | Adăpostește inelele de ambalare | Fontă, oțel inoxidabil |
| Inele de ambalare | Formați etanșarea pe arbore | Fire împletite PTFE |
| Gland Follower | Comprimă ambalajul | Bronz, oțel inoxidabil |
| Inelul Lanternului | Distribuie apa de spălare sau lubrifiant | PTFE, bronz |
| Arbore | Element rotativ împotriva căruia etanșează ambalajul | Oțel inoxidabil, aliaj |
La Kaxite, fabrica noastră produce ambalaje PTFE într-o gamă de construcții pentru etanșarea pompelor industriale. Folosim fire PTFE de înaltă calitate și tehnici de împletire pentru a produce ambalaje flexibile, durabile și rezistente chimic. Echipa noastră de ingineri vă poate oferi sfaturi cu privire la gradul și dimensiunea de ambalare adecvate pentru pompa dumneavoastră și condițiile de proces specifice.
Ambalajul PTFE este disponibil în mai multe clase și construcții, fiecare potrivit pentru diferite aplicații. Cele mai comune tipuri sunt garnitura PTFE pur, garnitura PTFE cu impregnare lubrifiant, garnitura PTFE cu grafit și garnitura PTFE cu fibre de aramid. Garnitura PTFE pur oferă cea mai mare rezistență chimică și cea mai scăzută frecare, dar are o rezistență mecanică mai mică și este predispusă la curgere la rece la presiune ridicată. Garnitura PTFE cu impregnare cu lubrifiant (cum ar fi silicon sau ulei mineral) îmbunătățește flexibilitatea și reduce frecarea, făcându-l potrivit pentru etanșarea pompelor de uz general. Garnitura PTFE cu grafit îmbunătățește conductibilitatea termică și reduce uzura, făcându-l potrivit pentru aplicații de mare viteză și temperatură ridicată. Ambalajul PTFE cu fibre de aramid îmbunătățește rezistența mecanică și rezistența la extrudare, făcându-l potrivit pentru pompe de înaltă presiune. Tabelul de mai jos compară aceste note.
| Nota | Compoziţie | Rezistență chimică | Rezistență mecanică | Aplicație tipică |
| PTFE pur | 100% fire PTFE | Excelent | Moderat | Pompe chimice, serviciu de joasă presiune |

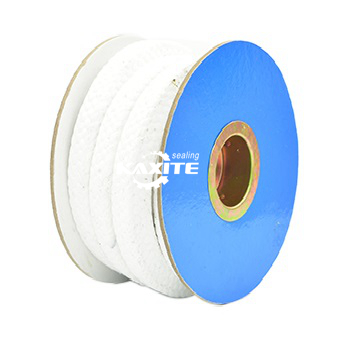

| PTFE lubrifiat | PTFE + silicon sau ulei mineral | Excelent | Moderat | Pompe de uz general, apă, substanțe chimice blânde |
| Grafit PTFE | PTFE + grafit | Excelent | Bun | Pompe de mare viteză, temperatură ridicată |
| PTFE aramid | PTFE + fibra de aramid | Bun | Excelent | Pompe de înaltă presiune, nămoluri |
În fabrica noastră, producem toate cele patru clase de ambalaj PTFE. Oferim, de asemenea, construcții personalizate, cum ar fi ambalare cu miez de silicon sau ambalare cu un strat exterior impregnat cu grafit. Scopul nostru este de a oferi clienților noștri gradul care se potrivește cel mai bine cu fluidul de proces, temperatura, presiunea și viteza arborelui.
În timp ce ambalajul PTFE oferă o rezistență chimică excelentă și o frecare scăzută, are limite de performanță pe care cumpărătorii trebuie să le înțeleagă. Cele mai importante limite sunt temperatura, presiunea, viteza arborelui și compatibilitatea chimică. Limita de temperatură depinde de grad. Ambalajele din PTFE pur pot funcționa până la aproximativ 260°C, dar proprietățile mecanice se degradează peste 150°C. Garnitura din grafit PTFE poate funcționa până la 300°C. Limita de presiune depinde de construcție. Garnitura din PTFE pur este limitată la aproximativ 10 bar, în timp ce garnitura din PTFE aramid poate manipula până la 50 bar. Limita de viteză a arborelui depinde de garnitură și de lubrifiere. Garnitura PTFE pur este limitată la aproximativ 10 m/s, în timp ce garnitura PTFE din grafit poate suporta până la 20 m/s. Compatibilitatea chimică este în general excelentă, dar PTFE poate fi atacat de metale alcaline topite, fluor și unii compuși halogenați. Tabelul de mai jos rezumă limitele de performanță ale diferitelor clase.
| Nota | Temperatura maximă (°C) | Presiune maximă (bar) | Viteza maximă a arborelui (m/s) | Compatibilitate chimică |
| PTFE pur | 260 | 10 | 10 | Excelent (cu excepția metalelor alcaline topite, fluorului) |
| PTFE lubrifiat | 260 | 15 | 12 | Excelent |
| Grafit PTFE | 300 | 25 | 20 | Excelent |
| PTFE aramid | 280 | 50 | 15 | Bun (aramida poate fi atacată de acizi puternici) |
La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră testează ambalajul nostru PTFE pentru a verifica aceste limite de performanță. De asemenea, oferim îndrumări de aplicare pentru a ajuta clienții noștri să aleagă gradul potrivit pentru condițiile lor specifice. Recomandăm cumpărătorilor să consulte întotdeauna producătorul ambalajului înainte de a utiliza ambalajul PTFE în aplicații care se apropie de aceste limite.
Performanța ambalajului PTFE depinde nu numai de material, ci și de instalare. Instalarea necorespunzătoare este o cauză principală a defectării ambalajului. Pașii cheie de instalare sunt: curățarea presetupei, tăierea inelelor de împachetare la lungimea corectă, instalarea inelelor pe rând cu orientarea corectă și strângerea presetupei la compresia corectă. Inelele de ambalare trebuie tăiate cu un cuțit ascuțit și un dorn pentru a asigura o tăietură pătrată. Inelele trebuie instalate cu tăietura diagonală decalată cu 90 de grade față de inelul anterior, creând o etanșare labirint. Ghidul glandei trebuie strâns treptat și uniform, cu arborele rotit între ajustări. Tabelul de mai jos rezumă etapele de instalare și importanța acestora.
| Pasul de instalare | Procedură | Importanţă |
| Cutie de umplutură curată | Scoateți garnitura veche, curățați alezajul și arborele | Previne contaminarea și căile de scurgere |
| Inele tăiate | Utilizați un cuțit ascuțit și un dorn pentru tăierea pătrată | Asigură potrivirea și etanșarea corespunzătoare |
| Instalați inele | Pe rând, offset reduce 90 de grade | Creează sigiliu labirint |
| Strângeți Glanda | Treptat, uniform, rotiți arborele între reglaje | Previne supracompresia și uzura arborelui |
| Run-In | Lăsați ambalajul să se așeze și reglați după cum este necesar | Asigură performanță pe termen lung |
La fabrica noastră, oferim instrucțiuni detaliate de instalare cu fiecare comandă de ambalare din PTFE. De asemenea, oferim instruire la fața locului pentru echipele de întreținere. Scopul nostru este să ne asigurăm că ambalajul nostru din PTFE funcționează fiabil de la prima pornire și pe toată durata de viață.
Evaluarea unui furnizor de ambalare PTFE necesită un accent pe calitatea materialului, capacitatea de fabricație, testare, suport pentru aplicații și performanța de livrare. Furnizorul trebuie să utilizeze fire de PTFE de înaltă calitate și să mențină un control strict al calității în procesul de împletire. Ele trebuie să aibă capacitatea de testare pentru a verifica performanța ambalajului. Aceștia trebuie să ofere suport pentru aplicații pentru a ajuta clienții să aleagă gradul potrivit și să îl instaleze corect. Și trebuie să aibă o performanță de livrare fiabilă pentru a menține programele de întreținere pe bune. Tabelul de mai jos rezumă aceste criterii de evaluare.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Calitatea materialului | Fire PTFE de înaltă calitate, materii prime certificate | Asigură rezistență chimică și durabilitate |
| Capacitatea de producție | Mașini de împletit de precizie, control de calitate | Asigură densitate și dimensiuni consistente |
| Testare | Testarea performantelor, verificarea materialelor | Verifică specificațiile publicate |
| Suport pentru aplicații | Alegerea gradului, ghid de instalare | Asigură performanță fiabilă |
| Performanța de livrare | Disponibilitate stoc, timp de livrare | Menține programele de întreținere pe drumul cel bun |
La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră produce ambalaje PTFE de peste un deceniu. Folosim fire PTFE de înaltă calitate și menținem un control strict al calității. Ne testăm ambalajul pentru a verifica performanța. Oferim suport pentru aplicații și îndrumări de instalare. Și menținem un stoc de dimensiuni standard pentru livrare rapidă. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru PTFE Packing.
Următorul tabel oferă parametrii cheie ai produsului pentru ambalajul nostru din PTFE. Acest produs este conceput pentru aplicații industriale de etanșare a pompelor și este disponibil într-o gamă de grade și dimensiuni. Fabrica noastră poate produce, de asemenea, ambalaje personalizate pentru a îndeplini cerințele specifice.
| Parametru | Gama de specificații | Note |
| Material | PTFE, grafit PTFE, aramid PTFE | Selectat pentru aplicare |
| Secțiune transversală | 3 x 3 mm până la 25 x 25 mm | Dimensiuni personalizate disponibile |
| Interval de temperatură | -100°C până la +300°C | Depinde de nota |
| Interval de presiune | Până la 50 bar | Depinde de nota |
| Viteza arborelui | Până la 20 m/s | Depinde de nota |
| Interval pH | 0 - 14 | Cu excepția metalelor alcaline topite |
| Densitate | 1,3 - 1,8 g/cm³ | Depinde de constructie |
| Lungime | 5 m - 50 m pe bobină | Lungimi personalizate disponibile |
| MOQ | 10 kg | Negociabil pentru comenzi mari |
| Perioada de graţie | 1 - 3 săptămâni | Depinde de cantitate și personalizare |
În fabrica noastră, fabricăm ambalajele noastre din PTFE pentru a îndeplini aceste specificații și multe altele. Putem personaliza materialul, secțiunea transversală și lungimea pentru a se potrivi cerințelor dumneavoastră specifice. Sistemul nostru de control al calității include inspecția materiilor prime, inspecția în proces și inspecția finală înainte de expediere. Scopul nostru este să oferim clienților noștri ambalaje PTFE de înaltă calitate, care să îndeplinească cerințele lor de performanță.
Întrebarea 1: Care este diferența dintre garnitura PTFE pur și ambalajul PTFE din grafit?
Răspuns: Garnitura din PTFE pur este realizată din fire PTFE 100% și oferă cea mai mare rezistență chimică și cea mai mică frecare. Este potrivit pentru aplicații de joasă presiune și viteză redusă. Ambalajul din grafit PTFE conține grafit, care îmbunătățește conductivitatea termică și reduce uzura. Este potrivit pentru aplicații de mare viteză și temperatură ridicată. Alegerea depinde de condițiile de funcționare ale pompei dumneavoastră.
Întrebarea 2: Cât de des ar trebui înlocuită garnitura PTFE?
Răspuns: Intervalul de înlocuire depinde de condițiile de funcționare, de gradul de ambalare și de calitatea instalării. În general, garnitura din PTFE trebuie înlocuită atunci când începe să se scurgă excesiv sau când suportul presetupei a fost strâns la limita sa. O garnitură bine instalată și întreținută corespunzător poate dura 6 până la 12 luni în serviciul obișnuit al pompei. În aplicații chimice agresive sau de mare viteză, intervalul poate fi mai scurt.
Întrebarea 3: Ambalajul PTFE poate fi utilizat în pompele alimentare și farmaceutice?
Răspuns: Da, ambalajul PTFE poate fi utilizat în pompele alimentare și farmaceutice dacă este fabricat din materiale conforme FDA și nu conține lubrifianți care nu sunt aprobați pentru contactul cu alimentele. Fabrica noastră oferă un ambalaj din PTFE de calitate alimentară care îndeplinește cerințele FDA și UE 10/2011. Vă rugăm să specificați cerințele dvs. de reglementare atunci când comandați.
Întrebarea 4: Care este procedura corectă de strângere a glandei pentru ambalajele din PTFE?
Răspuns: Glanda trebuie strânsă treptat și uniform, cu arborele rotit între ajustări. Începeți strângeți cu degetele și apoi strângeți piulițele glandei cu o șesime de tură la un moment dat. Porniți pompa pentru câteva minute și verificați dacă există scurgeri. O picurare usoara (câteva picaturi pe minut) este normala pentru glandele impachetate si ajuta la lubrifierea garniturii. Dacă scurgerea este excesivă, strângeți glanda cu încă o șesime de tură. Nu strângeți prea mult, deoarece acest lucru poate cauza frecare excesivă și uzură a arborelui.
Întrebarea 5: Se poate folosi ambalajul PTFE cu șlamuri abrazive?
Răspuns: Garnitura standard din PTFE nu este recomandată pentru șlamurile abrazive, deoarece fibrele de PTFE pot fi deteriorate de particulele abrazive. Pentru aplicații abrazive, se recomandă garnitura din PTFE aramid sau cu o construcție întărită. Aceste materiale oferă o rezistență mai bună la abraziune și extrudare. Echipa noastră tehnică vă poate sfătui cu privire la cea mai bună ambalare pentru aplicarea de șlam.
Ambalaj PTFE este o soluție de etanșare versatilă și fiabilă pentru aplicații cu pompe industriale. Rezistența sa chimică excelentă, frecarea scăzută și intervalul larg de temperatură îl fac potrivit pentru o gamă largă de fluide de proces. Cu toate acestea, performanța sa depinde de selectarea clasei potrivite, înțelegerea limitelor de performanță și instalarea corectă. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră are expertiza și capacitatea de a produce ambalaje PTFE de înaltă calitate pentru cele mai solicitante aplicații. Folosim materiale de înaltă calitate, împletituri de precizie și teste riguroase pentru a ne asigura că ambalajul nostru îndeplinește cele mai înalte standarde de performanță și fiabilitate.
Fie că etanșați pompe centrifuge, pompe alternative, mixere sau supape, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza mostre, date tehnice și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru aplicațiile industriale de etanșare din întreaga lume.
Contactați astăziNingbo Kaxite Materiale de etanșare Co., Ltd.pentru a discuta cerințele dvs. de ambalare PTFE și pentru a descoperi cum produsele noastre pot îmbunătăți fiabilitatea aplicațiilor dvs. de etanșare a pompelor.
