Într-o conductă de gaz de înaltă presiune sau într-un hidrocracker de rafinărie, îmbinările cu flanșe trebuie să conțină fluide la presiuni care depășesc 400 bar și temperaturi care circulă de la mediu la peste 500°C. Garnitura care îndeplinește această funcție de etanșare nu este o foaie moale, compresibilă. Este un inel metalic solid - o garnitură inelă - care etanșează printr-un mecanism care este fundamental diferit de cel al unei garnituri convenționale. Garnitura de îmbinare inelă nu se bazează pe elasticitatea unui material de cauciuc sau grafit. Se bazează pe aplicarea precisă a preîncărcării șuruburilor pentru a forța un contact metal-metal între garnitură și canelura flanșei. Preîncărcarea șurubului este forța care activează performanța de etanșare a garniturii. Fără preîncărcare suficientă, garnitura de îmbinare inelă nu se va etanșa. La preîncărcare excesivă, flanșa sau garnitura pot fi deteriorate. Preîncărcarea șurubului este variabila critică care determină succesul sau eșecul îmbinării.
Întrebarea cu privire la modul în care preîncărcarea șurubului activează performanța de etanșare a garniturii inelului este o problemă de mecanică și știința materialelor. Preîncărcarea șurubului creează o tensiune de așezare pe garnitură, determinând-o să se conformeze canelurii flanșei. Materialul garniturii trebuie să aibă duritatea corectă pentru a se deforma ușor și a umple neregularitățile microscopice de pe suprafața canelurii. Flanșa trebuie să fie suficient de puternică pentru a rezista la preîncărcare fără a ceda. Și șuruburile trebuie strânse într-un model controlat pentru a asigura o distribuție uniformă a sarcinii în jurul inelului. Acest articol va examina mecanica preîncărcării șuruburilor, designul garniturii inelare, rolul durității garniturii și considerentele practice pentru obținerea unei etanșări fiabile. De asemenea, vom oferi specificații detaliate pentruGarnituri de îmbinare ineldin fabrica noastră de la Ningbo Kaxite Materiale de etanșare Co., Ltd.

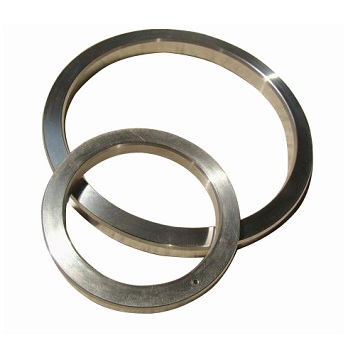

O garnitură inelară este un element de etanșare metalic care este utilizat în îmbinările cu flanșe de înaltă presiune și temperatură înaltă. Este de obicei realizat dintr-un inel metalic solid cu o secțiune transversală ovală sau octogonală. Garnitura este proiectată pentru a se potrivi într-o canelură prelucrată cu precizie de pe fața flanșei. Când flanșele sunt prinse împreună, garnitura este comprimată între cele două caneluri, creând o etanșare metal pe metal. Mecanismul de etanșare al unei garnituri inelare este diferit de cel al unei garnituri moi. O garnitură moale etanșează prin conformarea cu suprafața flanșei și umplerea neregularităților microscopice. O garnitură inelară etanșează deformând ușor metalul și creând o linie de contact cu canelura. Tensiunea de contact la linia de contact este extrem de mare, ceea ce creează o etanșare chiar și la presiuni foarte mari. Tabelul de mai jos rezumă caracteristicile cheie ale unei garnituri inelare.
| Caracteristica | Descriere |
| Material | Fier moale, oțel carbon, oțel inoxidabil, Monel, Inconel |
| Secțiune transversală | Oval sau octogonal |
| Mecanism de etanșare | Linie de contact metal-metal |
| Presiune nominală | Până la 10.000 psi (690 bar) și mai mult |
| Evaluarea temperaturii | -200°C până la +850°C (în funcție de material) |
| Standarde | API 6A, ASME B16.20 |
La Kaxite, fabrica noastră produce garnituri inelare într-o gamă de materiale și dimensiuni pentru a satisface cerințele celor mai solicitante aplicații. Folosim prelucrare de precizie pentru a ne asigura că dimensiunile garniturii sunt exacte și finisarea suprafeței este corectă. Garniturile noastre sunt certificate conform standardelor API 6A și ASME B16.20, asigurându-se că îndeplinesc cele mai înalte niveluri de calitate și fiabilitate.
Preîncărcarea șuruburilor este tensiunea care se creează în șuruburi atunci când sunt strânse. Este forța care prinde flanșele împreună și comprimă garnitura. Fără preîncărcarea șuruburilor, flanșele nu ar fi ținute împreună, iar garnitura nu ar fi comprimată. Preîncărcarea șurubului este cea care activează performanța de etanșare a garniturii de îmbinare inelă. Când șuruburile sunt strânse, forța de preîncărcare este transmisă prin flanșe către garnitură. Garnitura este comprimată pe canelura, creând un contact de mare stres care etanșează îmbinarea. Cantitatea de preîncărcare determină solicitarea de așezare a garniturii, care, la rândul său, determină calitatea etanșării. Dacă preîncărcarea este prea scăzută, tensiunea de așezare va fi insuficientă și îmbinarea se va scurge. Dacă preîncărcarea este prea mare, flanșa sau garnitura pot ceda, provocând și o scurgere. Preîncărcarea șurubului trebuie să fie atent calculată și controlată pentru a asigura o etanșare fiabilă. Tabelul de mai jos ilustrează relația dintre preîncărcarea șurubului și solicitarea în poziție a garniturii.
| Preîncărcare șurub (kN) | Tensiunea de așezare a garniturii (MPa) | Performanță de etanșare |
| 50 | 100 | Insuficient; probabil să se scurgă |
| 100 | 200 | Marginal; se poate scurge sub presiune |
| 150 | 300 | Bun; etanșare de încredere |
| 200 | 400 | Excelent; etanșare optimă |
| 250 | 500 | Excesiv; riscul cedarii flanșei |
La fabrica noastră, oferim clienților noștri recomandări detaliate de șuruburi pentru garniturile noastre inelare. Specificăm preîncărcarea șurubului necesară, modelul de strângere și cerințele de lubrifiere. Echipa noastră de ingineri vă poate ajuta la calcularea preîncărcării corecte pentru combinația dvs. specifică de flanșă și garnitură. Oferim, de asemenea, suport tehnic la fața locului, dacă este necesar.
Duritatea garniturii de îmbinare inelară este un factor critic în performanța sa de etanșare. Garnitura trebuie să fie suficient de moale pentru a se deforma ușor sub preîncărcarea șurubului, conformându-se cu canelura flanșei și creând o etanșare. Cu toate acestea, trebuie să fie suficient de greu pentru a rezista extrudarii și pentru a-și menține forma sub presiune ridicată. Duritatea garniturii este determinată de materialul din care este realizată. Fierul moale este cel mai moale și cel mai des folosit material. Este potrivit pentru aplicații la presiune joasă și la temperaturi scăzute. Oțelul carbon este mai dur și este folosit pentru presiuni mai mari. Oțelul inoxidabil este încă mai dur și oferă rezistență la coroziune. Monel și Inconel sunt utilizate pentru cele mai solicitante aplicații, unde sunt necesare rezistență ridicată și rezistență la coroziune. Tabelul de mai jos rezumă duritatea și aplicațiile tipice ale materialelor obișnuite pentru garnituri inelare.
| Material | Duritate (HB) | Presiune maximă (bar) | Aplicație tipică |
| Fier moale | 90 - 120 | 100 | Apă joasă presiune, abur |
| Oțel carbon | 120 - 150 | 250 | Petrol și gaze, industria generală |
| Oțel inoxidabil 304 | 150 - 180 | 400 | Chimice, petrochimice |
| Oțel inoxidabil 316 | 150 - 180 | 400 | Medii corozive |
| Monel | 150 - 200 | 500 | Apă de mare, temperatură ridicată |
| Inconel | 180 - 250 | 690 | Temperatură înaltă, presiune înaltă |
LaNingbo Kaxite Materiale de etanșare Co., Ltd., producem Garnituri Ring Joint din toate aceste materiale. De asemenea, oferim o gamă de niveluri de duritate în cadrul fiecărui material pentru a se potrivi diferitelor aplicații. Echipa noastră de ingineri vă poate ajuta să selectați materialul și duritatea potrivite pentru cerințele dumneavoastră specifice.
Canelura flanșei este zona adâncită de pe fața flanșei în care este plasată garnitura de îmbinare inelă. Dimensiunile și finisajul suprafeței canelurii sunt esențiale pentru performanța de etanșare a garniturii. Canalul trebuie prelucrat la toleranțe precise pentru a se asigura că garnitura este așezată corect și că tensiunea de contact este uniformă. Unghiul canelurii, adâncimea canelurii și lățimea canelurii afectează toate performanța de etanșare. Finisajul suprafeței canelurii trebuie să fie suficient de netedă pentru a permite garniturii să se deformeze și să umple neregularitățile microscopice, dar nu atât de netedă încât garnitura să nu poată prinde suprafața. Tabelul de mai jos rezumă parametrii cheie ai canelurilor pentru garniturile standard de îmbinare inelară.
| Parametru | Caietul de sarcini | Importanţă |
| Unghiul canelurii | 23° ± 1° (oval); 23° ± 1° (octogonală) | Asigură așezarea și contactul corespunzătoare |
| Adâncimea canelurii | Conform API 6A / ASME B16.20 | Se asigură că garnitura este complet captată |
| Lățimea canelurii | Conform API 6A / ASME B16.20 | Asigură fixarea garniturii fără spațiu excesiv |
| Finisarea suprafeței (Ra) | 1,6 - 3,2 µm | Permite prinderea și etanșarea garniturii |
| Planeitatea | 0,05 mm la 100 mm | Asigură stres uniform de contact |
La fabrica noastră, putem oferi asistență tehnică pentru proiectarea și prelucrarea canelurilor flanșei. De asemenea, oferim un serviciu de inspecție a canelurii pentru a verifica dacă canelura îndeplinește cerințele standardului aplicabil. Acest lucru este important deoarece o canelură uzată sau deteriorată poate împiedica etanșarea corectă chiar și a unei garnituri noi.
Calculul preîncărcării șuruburilor este o etapă critică în proiectarea și asamblarea unei îmbinări a garniturii de îmbinare inelă. Preîncărcarea trebuie să fie suficientă pentru a crea solicitarea de așezare pe garnitură, dar nu atât de mare încât să cedeze flanșa sau șuruburile. Calculul ține cont de solicitarea de așezare a garniturii, dimensiunile flanșei, dimensiunea și materialul șuruburilor, precum și presiunea și temperatura de funcționare. Preîncărcarea este de obicei calculată utilizând codul ASME pentru cazan și recipient sub presiune sau standardul echivalent. Odată calculată preîncărcarea, aceasta trebuie aplicată șuruburilor într-un mod controlat. Acest lucru se face de obicei folosind o cheie dinamometrică sau un întinzător hidraulic. Modelul de strângere trebuie urmat pentru a asigura o distribuție uniformă a sarcinii. Tabelul de mai jos rezumă pașii cheie în aplicarea preîncărcării șuruburilor.
| Pas | Acţiune | Scop |
| 1 | Curățați și inspectați flanșa și canelura | Asigurați-vă că nu există resturi sau daune |
| 2 | Lubrifiați șuruburile și fețele piulițelor | Reduceți frecarea și asigurați preîncărcare constantă |
| 3 | Strângeți șuruburile în formă de stea la 30% din cuplul țintă | Asezati garnitura si aliniati flansele |
| 4 | Strângeți șuruburile în formă de stea la 60% din cuplul țintă | Comprimați treptat garnitura |
| 5 | Strângeți șuruburile în formă de stea la 100% din cuplul țintă | Obțineți preîncărcarea finală |
| 6 | Verificați cuplul după 24 de ore | Compensează fluturarea și relaxarea |
La Ningbo Kaxite Sealing Materials Co., Ltd., oferim clienților noștri proceduri detaliate de înșurubat pentru garniturile noastre inelare. De asemenea, oferim instruire și asistență la fața locului pentru a ne asigura că preîncărcarea este aplicată corect. Scopul nostru este să ajutăm clienții noștri să obțină o etanșare fiabilă de fiecare dată.
Specificațiile cheie pentru o garnitură de îmbinare inelă includ dimensiunea garniturii, clasa de presiune, materialul, tipul de secțiune transversală și duritatea. Tabelul de mai jos oferă un rezumat al specificațiilor tipice pentru garniturile noastre inelare.
| Caietul de sarcini | Gamă | Note |
| Dimensiune | 1/2" până la 36" | Conform API 6A / ASME B16.20 |
| Clasa de presiune | Clasa 150 până la Clasa 2500 | De asemenea, presiuni API 6A |
| Material | Fier moale, oțel carbon, SS304, SS316, Monel, Inconel | Selectat în funcție de cerere |
| Tip secțiune transversală | Oval (R), Octogonal (RX), De înaltă performanță (BX) | Selectat în funcție de presiune și canelura |
| Duritate | Conform materialului standard | Selectat pe baza materialului de flanșă |
| Finisaj de suprafață | Ra 1,6 - 3,2 um | Asigură o așezare adecvată |
| Standarde | API 6A, ASME B16.20, DIN 2693 | Respectarea standardelor internaționale |
La fabrica noastră, producem garnituri inelare pentru a îndeplini aceste specificații și multe altele. Putem personaliza garnitura pentru a se potrivi cerințelor specifice ale proiectului, inclusiv materiale speciale, dimensiuni speciale și secțiuni transversale speciale. Echipa noastră de ingineri vă poate ajuta cu procesul de selecție și vă poate oferi date tehnice detaliate pentru proiectul dumneavoastră.
Întrebarea 1: Care este preîncărcarea șurubului recomandată pentru o garnitură de îmbinare inelă?
Răspuns: Preîncărcarea șurubului recomandată depinde de dimensiunea garniturii, clasa de presiune, materialul garniturii și materialul flanșei. În mod obișnuit, este calculat folosind codul ASME pentru cazane și recipiente sub presiune sau standardul echivalent. Preîncărcarea trebuie să fie suficientă pentru a crea solicitarea necesară de așezare pe garnitură fără a ceda flanșa sau șuruburile. La Ningbo Kaxite Sealing Materials Co., Ltd., oferim recomandări detaliate de șuruburi pentru fiecare dintre garniturile noastre inelare.
Întrebarea 2: Poate fi reutilizată o garnitură de îmbinare inelă?
Răspuns: În general, o garnitură inelă nu trebuie reutilizată. Când garnitura este comprimată, aceasta se deformează plastic pentru a se conforma canelurii. Această deformare este permanentă, iar garnitura nu va reveni la forma inițială. Reutilizarea unei garnituri de îmbinare inelară poate duce la o scurgere, deoarece garnitura nu se va etanșa corect a doua oară. Standardul industrial este de a înlocui garnitura de fiecare dată când îmbinarea este deschisă. Fabrica noastră recomandă utilizarea unei garnituri noi pentru fiecare ansamblu.
Întrebarea 3: Care este diferența dintre o garnitură ovală și una octogonală?
Răspuns: Garnitura ovală (tip R) are o secțiune transversală rotunjită și este utilizată în aplicații standard. Garnitura octogonală (tip RX) are o secțiune transversală plată care asigură o etanșare mai eficientă la presiuni mai mari. Garnitura octogonală necesită un design diferit al canelurii decât garnitura ovală. Alegerea dintre cele două depinde de clasa de presiune și de canelura flanșei. Echipa noastră de ingineri vă poate ajuta să selectați tipul potrivit pentru aplicația dvs.
Întrebarea 4: Cum știu dacă garnitura mea inelară curge?
Răspuns: Semnele unei scurgeri de garnitură de articulație inelă includ lichid vizibil sau gaz care scapă din articulație, o scădere a presiunii în sistem și prezența unui șuierat. Dacă bănuiți o scurgere, îmbinarea trebuie depresurizată și inspectată imediat. Garnitura trebuie înlocuită, iar canelura flanșei trebuie inspectată pentru deteriorări. Scurgerile pot fi periculoase, mai ales în operațiuni de înaltă presiune sau toxice, așa că nu trebuie ignorate niciodată.
Întrebarea 5: Care este modelul corect de strângere pentru o flanșă de garnitură de îmbinare inelă?
Răspuns: Modelul corect de strângere este un model în stea, în care șuruburile sunt strânse într-o secvență de încrucișare. Șuruburile trebuie strânse în mai multe etape, de obicei 30%, 60% și 100% din cuplul țintă. Acest lucru asigură că garnitura este comprimată uniform și că flanșele rămân paralele. După strângerea inițială, cuplul trebuie verificat după 24 de ore pentru a compensa fluajul și relaxarea. La Ningbo Kaxite Sealing Materials Co., Ltd., oferim proceduri detaliate de strângere pentru garniturile noastre inelare.
Preîncărcarea șurubului este forța care activează performanța de etanșare a unei garnituri de îmbinare inelară. Fără o preîncărcare suficientă, garnitura nu se poate deforma și nu poate crea contactul de solicitare ridicată care este necesar pentru etanșarea îmbinărilor de înaltă presiune și temperatură înaltă. Preîncărcarea șurubului trebuie să fie atent calculată, aplicată și controlată pentru a asigura o etanșare fiabilă. Materialul garniturii, canelura flanșei și procedura de șuruburi joacă toate un rol în performanța de etanșare. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră are experiența și experiența pentru a produce garnituri inelare care îndeplinesc cele mai exigente cerințe. Folosim materiale de înaltă calitate, prelucrare de precizie și teste riguroase pentru a ne asigura că fiecare garnitură pe care o producem oferă performanțe de încredere. De asemenea, oferim asistență tehnică cuprinzătoare pentru a ajuta clienții noștri să obțină o etanșare de succes.
Fie că proiectați un nou sistem de înaltă presiune sau mențineți unul existent, vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele dumneavoastră. Putem oferi specificații ale produsului, recomandări de șuruburi și asistență la fața locului. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru aplicațiile de etanșare din întreaga lume.
Contactați astăzi Ningbo Kaxite Materiale de etanșare Co., Ltd.pentru a discuta cerințele dvs. privind garnitura de îmbinare inelă și pentru a descoperi cum produsele noastre pot asigura o etanșare fiabilă în aplicațiile dvs. cele mai solicitante.
