În peisajul vast și variat al etanșării industriale, puține produse au demonstrat rezistența garniturii inelare din fier moale. În timp ce aliajele exotice, polimerii avansați și materialele compozite au apărut de-a lungul deceniilor, garnitura de îmbinare inelară din fier moale rămâne o soluție ideală pentru ingineri și profesioniști de întreținere din nenumărate industrii. Popularitatea sa continuă nu este o chestiune de inerție sau lipsă de inovație; este o dovadă a unei combinații unice de proprietăți care îl fac excepțional de bine potrivit pentru o gamă largă de aplicații industriale generale.

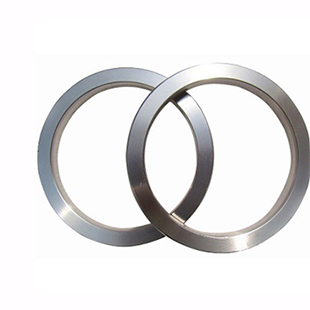

Atractia de durată a garniturii de îmbinare inelară din fier moale constă în simplitatea și eficacitatea sa. TheGarnitura Ineluluieste un element de etanșare metalic, de obicei octogonal sau oval în secțiune transversală, conceput pentru a fi utilizat în conexiuni cu flanșe cu caneluri potrivite. Când este comprimată, garnitura inelului de fier moale se deformează plastic, creând o etanșare metal-metal etanșă. Acest design a fost dovedit de peste un secol de utilizare în servicii de abur, apă, gaz și petrol. Popularitatea sa se bazează pe o bază de fiabilitate, versatilitate și rentabilitate. Acest articol oferă o analiză tehnică cuprinzătoare a garniturii de îmbinare inelară din fier moale, examinând proprietățile materialelor, mecanismele de etanșare, domeniul de aplicare și motivele pentru care rămâne o alegere preferată pentru inginerii din setările industriale generale. De asemenea, vom discuta despre parametrii tehnici specifici care definesc performanta acestuia si despre criteriile de selectie care asigura aplicarea sa eficienta.
Pentru a înțelege de ce garnitura de îmbinare cu inel din fier moale rămâne populară, trebuie mai întâi să înțelegem designul său fundamental și principiul de etanșare. Garnitura de îmbinare inelară este un element de etanșare metalic prelucrat cu precizie, având de obicei o secțiune transversală octogonală sau ovală. Este utilizat împreună cu flanșe care au o canelură potrivită, cunoscută sub numele de flanșă de îmbinare inelă (flanșă RTJ). Designul este standardizat conform ASME B16.20 și API 6A, care definesc dimensiunile, materialele și cerințele de testare pentru garniturile de îmbinare inelară.
Mecanismul de etanșare al garniturii inelului se bazează pe principiul deformării plastice. Când șuruburile flanșei sunt strânse, garnitura este comprimată în canelura flanșei. Materialul fierului moale, fiind relativ moale și ductil, se deformează plastic, curgând pentru a umple micile neregularități din suprafețele canelurilor. Această deformare creează o etanșare metal-metal extrem de eficientă, materialul garniturii fiind conform profilului canelurii. Garnitura rezultată este capabilă să reziste la presiuni și temperaturi ridicate. Cheia este moliciunea materialului de fier, care îi permite să se deformeze fără crăpare, și duritatea materialului flanșei, care oferă o contra-suprafață rigidă împotriva căreia este apăsată garnitura.
Designul garniturii de îmbinare inelă oferă mai multe avantaje inerente. În primul rând, etanșarea metal-metal oferă o rată de scurgere foarte scăzută, făcându-l potrivit pentru aplicații în care scurgerea este inacceptabilă. În al doilea rând, designul este foarte rezistent la explozie, deoarece garnitura este blocată mecanic în canelură. În al treilea rând, designul este relativ simplu de instalat și întreținut, cu valori standard ale cuplului pentru strângerea șuruburilor. Geometria garniturii, indiferent dacă este octogonală sau ovală, influențează distribuția presiunii de etanșare. Designul octogonal oferă o linie de etanșare mai pozitivă, în timp ce designul oval este adesea folosit în aplicații mai vechi sau cu presiune mai mică. LaNingbo Kaxite Materiale de etanșare Co., Ltd.,Producem garnituri de îmbinare inelară atât în design octogonal, cât și oval, utilizând materiale de fier moale de înaltă calitate pentru a asigura performanțe de etanșare fiabile într-o varietate de aplicații industriale.
Următorul tabel rezumă caracteristicile cheie de proiectare și principiile de etanșare ale garniturii RTJ din fier moale.
| Caracteristica | Descriere | Beneficia |
| Forma garniturii | Secțiune transversală octogonală sau ovală | Oferă o linie de etanșare definită; îmbunătățește concentrarea forței de etanșare |
| Material garnituri | Fier moale (oțel cu conținut scăzut de carbon, 0,05-0,15% C) | Permite deformarea plastică pentru a umple neregularitățile suprafeței; asigură o eficiență ridicată de etanșare |
| Mecanism de etanșare | Contact metal-metal prin deformare plastică | Creează o etanșare etanșă, rezistentă la explozie |
| Canelură pentru flanșă | Canelură standard de îmbinare inelară (ASME B16.20) | Asigură compatibilitatea cu flanșele RTJ standard |
| Sarcina șuruburilor | Se aplică prin șuruburi ale flanșei pentru a comprima garnitura | Creează forța de etanșare; facilitează deformarea și etanșarea |
Simplitatea designului garniturii de îmbinare inelară, combinată cu capacitatea sa robustă de etanșare, a făcut din aceasta o alegere de încredere de zeci de ani. Utilizarea sa continuă este o dovadă a eficacității acestei soluții de inginerie, care a fost perfecționată de-a lungul anilor de aplicare practică. Materialul de fier moale, cu proprietățile sale specifice, este esențial pentru acest succes.
Proprietățile materialului fierului moale sunt cheia eficienței sale ca material de garnitură inelă. Termenul „fier moale” în acest context se referă la un oțel cu conținut scăzut de carbon, de obicei cu un conținut de carbon de 0,05% până la 0,15%. Acest conținut scăzut de carbon conferă materialului moliciunea și ductilitatea caracteristică. Proprietățile specifice care îl fac potrivit pentru garniturile de îmbinare inelară sunt duritatea scăzută, ductilitatea ridicată, rezistența moderată la tracțiune și rezistența bună la coroziune.
Fierul moale se caracterizează prin duritatea sa scăzută, de obicei în intervalul 90-120 pe scara de duritate Brinell (HB). Această moliciune permite garniturii să se deformeze plastic sub sarcina șurubului aplicat, permițându-i să se conformeze suprafeței canelurii flanșei și să creeze o etanșare etanșă. Ductilitatea materialului asigură că acesta se va deforma fără fisurare sau fracturare. Rezistența la tracțiune a fierului moale este moderată, variind de obicei de la 350 la 450 MPa. Aceasta oferă o rezistență suficientă pentru a rezista forțelor de extrudare care pot apărea în timpul funcționării la presiune înaltă. Rezistența sa la coroziune este în general adecvată pentru majoritatea fluidelor industriale, deși nu este potrivită pentru medii foarte corozive.
În contextul garniturii inelare, proprietățile specifice ale materialului sunt definite de standarde, cum ar fi ASME B16.20. Standardul specifică compoziția și duritatea acceptabile pentru garniturile din fier moale, asigurându-se că materialul este consistent și fiabil. Materialul trebuie să fie lipsit de defecte, cum ar fi laminate, fisuri sau incluziuni care ar putea compromite etanșarea. La Kaxite, aprovizionăm și inspectăm cu atenție materialele noastre din fier moale pentru a ne asigura că îndeplinesc cerințele stricte ale acestor standarde. Procesele noastre de control al calității includ testarea durității, testarea la tracțiune și inspecția vizuală pentru a verifica dacă materialul este potrivit pentru aplicarea prevăzută.
Următorul tabel rezumă proprietățile cheie ale materialului fierului moale utilizat în garniturile de îmbinare inelară.
| Proprietate | Valoare tipică | Semnificaţie |
| Conținut de carbon | 0,05 - 0,15% | Determină moliciunea și ductilitatea |
| Duritate (Brinell HB) | 90 - 120 | Permite deformarea plastică; asigură etanșarea |
| Puterea de curgere | 200 - 280 MPa | Efort minim necesar pentru deformare |
| Rezistență la tracțiune | 350 - 450 MPa | Rezistă la extrudare și menține integritatea structurală |
| Elongaţie | 25 - 35% | Indică ductilitate; capacitatea de a se deforma fără crăpare |
| Rezistenta la coroziune | Moderat | Adecvat pentru aplicații industriale generale |
Alegerea fierului moale ca material de garnitură este o alegere deliberată de inginerie. Combinația sa de proprietăți - moliciune, ductilitate și rezistență moderată - îl face un material de etanșare eficient pentru o gamă largă de aplicații industriale generale. Capacitatea materialului de a se conforma suprafeței canelurii este esențială pentru eficacitatea acestuia, iar rezistența sa la extrudare asigură că etanșarea rămâne intactă sub presiune. Acest echilibru de proprietăți s-a dovedit eficient de-a lungul multor decenii de utilizare, făcându-l o alegere fiabilă și de încredere.
Performanța garniturii inelare din fier moale în aplicații industriale generale este caracterizată de câteva atribute cheie. Acestea includ fiabilitatea etanșării, rezistența la presiune și temperatură, ușurința de instalare și compatibilitatea cu o gamă largă de fluide. Aceste caracteristici de performanță sunt principalele motive pentru care garnitura rămâne populară în rândul inginerilor și profesioniștilor de întreținere.
Fiabilitatea etanșării este, fără îndoială, cea mai importantă caracteristică de performanță. Capacitatea garniturii din fier moale de a se deforma plastic și de a se conforma canelurii flanșei creează o etanșare foarte eficientă. Această etanșare este rezistentă la explozie, chiar și în condiții de înaltă presiune și este capabilă să mențină o rată scăzută de scurgere pe perioade îndelungate. Garnitura metal-metal este, de asemenea, robustă și rezistentă la oboseală, făcându-l potrivit pentru aplicații cu cicluri termice. Materialul de fier moale în sine este rezistent la atacul chimic al multor fluide industriale obișnuite.
O altă caracteristică cheie de performanță este rezistența la presiune și temperatură. Garniturile de îmbinare inelară din fier moale pot fi utilizate la presiuni de până la 2500 psi și temperaturi de până la 550°C (1000°F), în funcție de aplicație. Această gamă largă de operare le face potrivite pentru un spectru larg de servicii industriale. Rezistența materialului și rezistența la fluaj sunt esențiale pentru menținerea etanșării la temperaturi și presiuni ridicate. Capacitatea garniturii de a-și menține integritatea în aceste condiții este esențială pentru fiabilitatea pe termen lung.
Ușurința instalării este un alt factor care contribuie la popularitatea sa. Garnitura de articulație inelă este relativ simplu de instalat, cu valori standard ale cuplului pentru strângerea șuruburilor. Garnitura este introdusă în canelura flanșei, iar șuruburile sunt strânse la cuplul specificat. Procesul de instalare este simplu și nu necesită instrumente sau abilități specializate. Această ușurință de instalare reduce timpul de muncă și potențialul de erori de instalare.
Compatibilitatea cu o gamă largă de fluide este un alt avantaj cheie. Fierul de călcat moale este compatibil cu un spectru larg de fluide industriale, inclusiv abur, apă, ulei, gaz natural și multe substanțe chimice. Această versatilitate îl face o alegere practică pentru multe aplicații, deoarece poate fi utilizat într-o varietate de servicii fără a necesita materiale diferite pentru garnituri. Acest lucru este deosebit de benefic pentru instalațiile cu servicii multiple și stocare limitată de diferite tipuri de garnituri.
Următorul tabel rezumă caracteristicile cheie de performanță ale garniturii inelare din fier moale.
| Caracteristica de performanță | Descriere | Beneficiul aplicației industriale |
| Fiabilitatea etanșării | Deformarea plastică creează o etanșare metal-metal eficientă | Rate scăzute de scurgere, etanșare fiabilă |
| Rezistență la presiune | Capabil de etanșare la presiuni de până la 2500 psi | Potrivit pentru aplicații de înaltă presiune |
| Rezistență la temperatură | Capabil de etanșare la temperaturi de până la 550°C | Potrivit pentru aplicații la temperaturi înalte |
| Ușurință de instalare | Instalare simplă cu valori standard ale cuplului | Reduce timpul de muncă și erorile potențiale |
| Compatibilitate cu fluide | Compatibil cu o gamă largă de fluide industriale | Versatil și practic pentru multe aplicații |
| Durabilitate | Rezistent la oboseală și cicluri termice | Durată lungă de viață și întreținere redusă |
Aceste caracteristici de performanță, combinate cu eficiența sa din punct de vedere al costurilor, fac din garnitura inelară din fier moale o alegere populară pentru uz industrial general. Fiabilitatea și versatilitatea sa asigură că va rămâne o soluție de încredere pentru aplicațiile de etanșare în viitorul apropiat.
Garnitura de îmbinare inelară din fier moale este utilizată într-o gamă largă de aplicații industriale generale, în multe industrii diferite. Versatilitatea sa este un factor cheie în popularitatea sa de durată. Garnitura se găsește în mod obișnuit în industria petrolului și gazelor, unde este utilizată în supape, flanșe și sisteme de conducte. De asemenea, este utilizat în industria petrochimică, în rafinării și în fabrici chimice. În industria de producere a energiei, este utilizat în sistemele cu abur, cazane și turbine. Garnitura este utilizată și în industria de tratare a apei și a apelor uzate, precum și în sectoarele minier și construcții. Capacitatea sa de a oferi o etanșare fiabilă într-o mare varietate de servicii este un avantaj major.
În sectorul petrolului și gazelor, garnitura de îmbinare inelară din fier moale este adesea folosită în echipamentele capului de sondă, pomi de Crăciun și linii de curgere. Capacitatea sa de a rezista la presiuni și temperaturi ridicate îl face potrivit pentru aceste aplicații solicitante. În industria petrochimică, este utilizat în conexiunile cu flanșe din instalațiile de proces, unde trebuie să se etanșeze împotriva unei game largi de substanțe chimice și fluide de proces. Versatilitatea sa înseamnă că poate fi utilizat cu o varietate de materiale de flanșă și design de flanșă.
În industria de producere a energiei, garnitura de îmbinare inelară din fier moale este utilizată în sistemele cu abur la temperatură înaltă, unde capacitatea sa de a rezista la ciclurile termice este critică. De asemenea, este utilizat în sistemele de răcire cu apă și alte servicii auxiliare. Fiabilitatea și durata de viață lungă îl fac o soluție rentabilă pentru aceste aplicații solicitante. În industria apei și apelor uzate, garnitura este utilizată în conducte și stații de epurare, unde rezistența sa la coroziune și ușurința sa de instalare sunt valoroase.
Următorul tabel oferă exemple de aplicații specifice ale garniturii inelare din fier moale în diverse industrii.
| Industrie | Aplicații tipice | De ce este potrivit RTJ Soft Iron |
| Petrol și gaze | Echipamente pentru cap de sondă, supape, linii de curgere, flanșe | Rezistență la presiune și temperatură ridicată, etanșare fiabilă |
| Petrochimice | Instalatii de proces, reactoare, schimbatoare de caldura | Versatilitate în rezistență chimică, capacitate de înaltă presiune |
| Generare de energie | Sisteme de abur, cazane, turbine, sisteme de racire | Capacitate de temperatură ridicată, rezistență la cicluri termice |
| Apă și ape uzate | Conducte, statii de epurare, statii de pompare | Rezistență la coroziune, instalare ușoară |
| Exploatare și construcții | Conducte de șlam, flanșe pentru echipamente | Durabilitate, rentabilitate |
La Ningbo Kaxite Sealing Materials Co., Ltd., producem garnituri de îmbinare inelară din fier moale pentru o gamă largă de industrii. Fabrica noastră este echipată cu echipamente de prelucrare de precizie și inspecție pentru a ne asigura că garniturile noastre inelare îndeplinesc cele mai înalte standarde de calitate. Înțelegem că fiecare industrie are propriile cerințe specifice și oferim o gamă de garnituri inelare pentru a răspunde acestor nevoi. Angajamentul nostru față de calitate și fiabilitate ne-a făcut un furnizor de încredere pentru multe companii industriale de top. Utilizarea pe scară largă a garnituri de îmbinare inelară din fier moale în aceste industrii diverse este o dovadă a performanței și fiabilității lor dovedite.
Specificațiile tehnice și parametrii de calitate pentru garniturile inelare din fier moale sunt definiți de mai multe standarde internaționale. Cel mai important dintre acestea este ASME B16.20, care acoperă garniturile metalice pentru flanșele de țevi. Acest standard specifică dimensiunile, materialele și cerințele de testare pentru garniturile inelare. Respectarea acestui standard este esențială pentru a se asigura că garnitura este compatibilă cu flanșa și asigură performanța de etanșare necesară. Alte standarde relevante includ API 6A (pentru echipamentele capului de sondă) și DIN 2696 (standard european).
Specificațiile tehnice cheie pentru o garnitură de îmbinare inelă din fier moale includ dimensiunile garniturii, duritatea, finisajul suprafeței și compoziția materialului. Dimensiunile garniturii sunt definite de dimensiunea flanșei, clasa de presiune și stilul garniturii (octogonale sau ovale). Dimensiunile sunt controlate cu precizie pentru a asigura o potrivire adecvată în canelura flanșei. Duritatea garniturii din fier moale trebuie să fie într-un interval specificat pentru a asigura deformarea și etanșarea corespunzătoare. Finisajul suprafeței garniturii este, de asemenea, critic pentru etanșare, deoarece trebuie să fie suficient de netedă pentru a oferi o etanșare bună, dar cu o rugozitate controlată pentru a facilita așezarea inițială.
Următorul tabel rezumă specificațiile tehnice cheie și parametrii de calitate pentru o garnitură tipică de îmbinare inelară din fier moale.
| Parametru | Caietul de sarcini | Criterii de acceptare |
| Standard | ASME B16.20 | Respectarea dimensiunilor și materialelor standard |
| Stil garnitură | Octogonal sau Oval | Specificate de designul și aplicarea flanșei |
| Material | Fier moale (oțel cu conținut scăzut de carbon) | 0,05-0,15% conținut de carbon |
| Duritate (Brinell HB) | 90-120 HB | Asigură deformarea și etanșarea corespunzătoare |
| Finisarea suprafeței (Ra) | 1,6-3,2 μm | Oferă o suprafață de etanșare consistentă |
| Dimensiuni garnituri | Conform ASME B16.20 | Dimensiunile precise asigură o potrivire adecvată în canelura flanșei |
| Inspecție vizuală | Fara defecte (fisuri, laminari, incluziuni) | Asigură integritatea materialului |
| Certificat de conformitate | Prevăzut cu fiecare comandă | Documentează conformitatea cu specificațiile și standardele de calitate |
La Ningbo Kaxite Sealing Materials Co., Ltd., inspectăm riguros garniturile noastre de îmbinare inelară din fier moale pentru a ne asigura că îndeplinesc aceste specificații. Procesul nostru de control al calității include verificarea materialelor, testarea durității, inspecția dimensională și inspecția vizuală. De asemenea, punem la dispoziție un certificat de conformitate cu fiecare comandă, documentând calitatea garniturilor. Acest angajament față de calitate asigură că garniturile noastre inelare funcționează fiabil în cele mai solicitante aplicații industriale.
Întrebarea 1: Care este diferența dintre garniturile octogonale și ovale?
Răspuns: Diferența principală dintre garniturile octogonale și ovale este forma secțiunii transversale. Garnitura octogonală are o suprafață superioară și inferioară plană cu laturi înclinate, în timp ce garnitura ovală are o secțiune transversală rotunjită. Designul octogonal oferă o linie de etanșare mai pozitivă și necesită o sarcină mai mică a șuruburilor pentru etanșare, în timp ce designul oval este adesea folosit în aplicații mai vechi sau cu presiune mai mică. Ambele modele sunt definite de ASME B16.20 și sunt utilizate în mod obișnuit în aplicații industriale. La Ningbo Kaxite Sealing Materials Co., Ltd., producem ambele tipuri de garnituri inelare pentru a îndeplini cerințele specifice ale clienților noștri.
Întrebarea 2: Care este intervalul de temperatură și presiune pentru garniturile inelare din fier moale?
Răspuns: Garniturile de îmbinare inelară din fier moale pot fi utilizate la temperaturi de până la 550°C (1000°F) și presiuni de până la 2500 psi, în funcție de aplicația specifică și de designul flanșei. Limitele de temperatură și presiune sunt definite de standardele industriale, cum ar fi ASME B16.5 și B16.34. Limitele reale depind de materialul utilizat și de designul flanșei. Pentru aplicațiile care necesită temperaturi sau presiuni mai mari, alte materiale, cum ar fi oțel inoxidabil sau materiale aliaje, pot fi mai potrivite.
Întrebarea 3: Garniturile de îmbinare inelară din fier moale sunt potrivite pentru utilizare în medii corozive?
Răspuns: Garniturile de îmbinare inelară din fier moale nu sunt recomandate pentru medii foarte corozive, deoarece materialul este susceptibil la coroziune. Pentru aplicațiile care implică substanțe chimice corozive, soluții acide sau alcaline sau apă sărată, se preferă un material mai rezistent la coroziune, cum ar fi oțelul inoxidabil, Inconel sau Monel. La Ningbo Kaxite Sealing Materials Co., Ltd., oferim garnituri inelare într-o gamă de materiale pentru a se potrivi diferitelor aplicații.
Întrebarea 4: Cum determin dimensiunea corectă a unei garnituri de îmbinare inelară pentru flanșa mea?
Răspuns: Mărimea corectă a unei garnituri de îmbinare inelă este determinată de dimensiunea flanșei și clasa de presiune, așa cum este definită în ASME B16.5 sau alte standarde aplicabile. Dimensiunea garniturii este de obicei identificată prin dimensiunea nominală a conductei (NPS) și clasa de presiune (de exemplu, Clasa 150, 300, 600 etc.). Garnitura trebuie să se potrivească, de asemenea, cu dimensiunea și forma canelurii flanșei. Consultarea standardului relevant sau a specificațiilor producătorului de flanșă este modalitatea recomandată de a identifica dimensiunea corectă.
Întrebarea 5: Care este durata de viață estimată a unei garnituri de îmbinare inelară din fier moale?
Răspuns: Durata de viață estimată a unei garnituri inelare din fier moale depinde de condițiile de aplicare, inclusiv de temperatură, presiune și natura corozivă a fluidului. În condiții normale de funcționare și cu o instalare adecvată, o garnitură de îmbinare inelă din fier moale poate oferi servicii de încredere timp de mulți ani, depășind adesea durata de viață a echipamentului în sine. Durata de viață a garniturii este de obicei limitată de efectele ciclurilor termice și ale coroziunii, dar cu o întreținere adecvată și o inspecție periodică, garnitura poate fi utilizată pentru perioade îndelungate.
Garnitura de îmbinare inelară din fier moale continuă să fie o alegere populară pentru uz industrial general, deoarece oferă o combinație unică de fiabilitate a etanșării, versatilitate și rentabilitate. Designul său simplu, dar eficient, bazat pe deformarea plastică a materialului de fier moale, creează o etanșare metal-metal fiabilă, care poate rezista la presiuni și temperaturi ridicate. Compatibilitatea garniturii cu o gamă largă de fluide industriale și ușurința sa de instalare o fac o alegere practică pentru multe aplicații. Bilanțul său dovedit de performanță fiabilă a făcut din acesta o soluție de încredere în industria petrolului și gazelor, petrochimice, generarea de energie, tratarea apei și alte industrii.
Specificațiile tehnice și parametrii de calitate definiți de standardele industriei asigură consistența și fiabilitatea garniturii inelare din fier moale. Aderând la aceste standarde și menținând un control riguros al calității, producători precum Ningbo Kaxite Sealing Materials Co., Ltd. se asigură că garniturile lor îndeplinesc cele mai înalte niveluri de performanță și siguranță. Popularitatea de durată a garniturii inelare din fier moale este o dovadă a fiabilității și eficacității sale și va continua să fie o soluție de etanșare valoroasă în anii următori.
Contactați astăzi Ningbo Kaxite Sealing Materials Co., Ltd.pentru a discuta cerințele dvs. privind garnitura de îmbinare inelară și pentru a afla cum produsele noastre pot oferi etanșare fiabilă pentru aplicațiile dvs. industriale.
