În industria petrochimică, o singură scurgere de flanșă pe un hidrocracker de înaltă presiune poate declanșa o oprire de urgență care costă peste 500.000 USD pe zi în producție pierdută. Într-o centrală electrică, o scurgere de abur la flanșa de admisie a turbinei poate forța o întrerupere forțată care durează zile întregi. Acestea nu sunt evenimente rare. Ele sunt consecința directă a defecțiunilor de etanșare și reprezintă una dintre cele mai semnificative surse de întreținere neplanificată și pierderi de producție în industria grea. Componenta din centrul acestei provocări este garnitura. Și printre garnituri, un design s-a dovedit a fi excepțional de eficient în prevenirea acestor defecțiuni costisitoare: garnitura de îmbinare inelă.
Garnitura de îmbinare inelară este un element de etanșare metalic care este utilizat în aplicații de înaltă presiune și temperatură înaltă, unde fiabilitatea nu este negociabilă. Spre deosebire de garniturile moi, care se bazează pe compresibilitate pentru a crea o etanșare, garnitura de îmbinare inelă creează o etanșare printr-un contact precis metal-metal între garnitură și canelura de pe fețele flanșei. Acest design oferă o etanșare care este rezistentă la explozie, foarte rezistentă la ciclul termic și capabil să reziste la presiuni care ar distruge alte tipuri de garnituri. Rezultatul este o reducere dramatică a întreținerii neplanificate și a pierderilor de producție. Acest articol va explica modul în care garnitura de îmbinare inelă realizează acest lucru, examinându-și designul, materialele, instalarea și performanța în cele mai solicitante medii industriale. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră produceGarnituri de îmbinare inelde peste două decenii și am văzut direct cum garnitura potrivită poate transforma fiabilitatea unei instalații.
O garnitură de îmbinare inelă este un inel de etanșare din metal solid care este prelucrat la dimensiuni precise și proiectat pentru a se potrivi într-o canelură corespunzătoare prelucrată în fețele flanșei. Garnitura este de obicei ovală sau octogonală în secțiune transversală și este disponibilă într-o gamă de dimensiuni standard definite de API 6A și ASME B16.20. Când șuruburile flanșei sunt strânse, garnitura este comprimată între cele două fețe ale canelurilor. Metalul se deformează ușor, creând o etanșare etanșă, de contact cu linia. Aceasta este fundamental diferită de o garnitură moale, care se bazează pe compresibilitatea materialului pentru a umple imperfecțiunile de pe suprafața flanșei. Garnitura inelului se bazează pe geometria precisă a canelurii și a garniturii pentru a crea o etanșare care este atât robustă, cât și fiabilă.
Avantajul cheie al garniturii inelului este rezistența la explozie. Într-o garnitură moale, elementul de etanșare este limitat între fețele flanșei, dar nu este blocat mecanic pe loc. Dacă presiunea internă depășește forța de compresiune a șuruburilor, garnitura poate fi împinsă în afara îmbinării - un fenomen cunoscut sub numele de explozie. Aceasta este o defecțiune catastrofală care eliberează fluidul de proces și poate provoca vătămări sau deces. Garnitura de îmbinare inelă nu poate exploda deoarece este prinsă mecanic în canelură. Canalul acționează ca un vas de reținere, iar garnitura este comprimată în ea. Chiar dacă sarcina șurubului este pierdută, garnitura rămâne pe loc, menținând etanșarea. Aceasta este o caracteristică critică de siguranță în aplicațiile de înaltă presiune.
Tabelul de mai jos compară caracteristicile de proiectare și caracteristicile de performanță ale garniturii inelare și ale garniturilor moi.
| Caracteristică | Garnitura Inelului | Garnitură moale (Foaie) |
| Mecanism de etanșare | Linie de contact metal-metal | Compresia materialului moale |
| Rezistență la explozie | Excelent (prins mecanic) | Slab (poate fi extrudat) |
| Presiune nominală | Până la 10.000 psi (690 bar) | Până la 1.000 psi (69 bar) |
| Evaluarea temperaturii | Până la 1.000°C (în funcție de material) | Până la 500°C (în funcție de material) |
| Reutilizabilitate | Nerecomandat | Nerecomandat |
| Aplicații tipice | Puțuri, conducte, rafinării, centrale electrice | Conducte industriale generale, sisteme de joasă presiune |

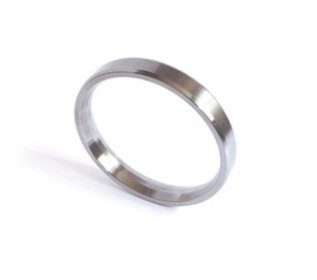

Designul garniturii inelului este standardizat pentru a asigura interschimbabilitatea. Cele mai comune stiluri sunt tipul R (oval sau octogonal), tipul RX (pentru presiuni mai mari) și tipul BX (pentru presiuni extrem de mari). Fiecare stil are o geometrie specifică a canelurii și un grad de presiune. LaNingbo Kaxite Sealing Materials Co., Ltd., fabricăm toate cele trei stiluri într-o gamă largă de materiale pentru a îndeplini cerințele diferitelor aplicații.
Etanșarea metal-metal a unei garnituri inelare este cheia capacității sale de a preveni explozia și scurgerea. Când șuruburile flanșei sunt strânse, garnitura este comprimată pe fețele canelurilor. Contactul inițial este un contact de linie - suprafața curbată a garniturii se întâlnește cu suprafața plană a canelurii. Pe măsură ce sarcina șurubului crește, metalul de la linia de contact se deformează plastic, creând o zonă de contact mai largă. Această deformare este limitată la o regiune foarte mică și creează o etanșare care este atât etanșă, cât și rezistentă. Etanșarea este etanșă deoarece contactul metal-metal elimină golurile microscopice care ar permite fluidului să scape. Este elastic deoarece deformarea elastică a garniturii și a flanșei permite îmbinării să accepte mișcări mici fără a pierde contactul.
Geometria canelurii este esențială pentru performanța etanșării. Canelura este prelucrată la un unghi precis (de obicei 23° pentru garniturile de tip R) și adâncime. Când garnitura este comprimată, acțiunea de fixare a canelurii forțează materialul garniturii în contact strâns cu fețele canelurilor. Acest lucru creează o etanșare care devine mai strânsă pe măsură ce presiunea crește. Aceasta este cunoscută sub numele de etanșare alimentată cu presiune. Cu cât presiunea internă este mai mare, cu atât garnitura este forțată împotriva fețelor canelurilor și etanșarea devine mai strânsă. Acesta este opusul unei garnituri moi, care poate fi forțată să iasă din îmbinare prin presiune ridicată. Tabelul de mai jos arată relația dintre presiunea internă și forța de etanșare pentru o garnitură de îmbinare inelară.
| Presiune internă (bar) | Forța de etanșare (N/mm) | Stresul de contact (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Etanșarea sub presiune este ceea ce face ca garnitura de îmbinare inelă să fie atât de eficientă în prevenirea exploziei. Chiar dacă sarcina șurubului este redusă din cauza expansiunii sau relaxării termice, presiunea internă continuă să energizeze etanșarea. Aceasta este o caracteristică critică de siguranță în aplicațiile de înaltă presiune. În fabrica noastră, testăm fiecare lot de garnituri inelare pentru a verifica performanța lor de etanșare sub presiune. Folosim o instalație de testare hidraulică care aplică presiune internă pe o flanșă de testare și măsoară rata de scurgere. Garniturile noastre ating în mod constant rate de scurgere care sunt mult sub limitele admisibile ale API 6A și ASME B16.20.
Materialul din care este realizată o garnitură inelă determină capacitatea acesteia de a rezista la condițiile corozive și termice ale aplicației. O garnitură realizată din material greșit se va defecta prematur, ducând la întreținere neplanificată și la pierderi de producție. Cele mai comune materiale pentru garniturile de îmbinare inelară sunt fier moale, oțel cu conținut scăzut de carbon, oțel inoxidabil (304, 316, 321) și aliaje exotice precum Inconel, Monel și Hastelloy. Fiecare material are un interval specific de temperatură și rezistență la coroziune. Alegerea materialului trebuie să se bazeze pe fluidul de proces, temperatura de funcționare și durata de viață necesară.
Fierul moale este cel mai economic material și este potrivit pentru aplicații la temperaturi scăzute, non-corozive. Oțelul cu conținut scăzut de carbon este utilizat pentru aplicații puțin mai solicitante. Oțelul inoxidabil 304 și 316 sunt calitățile de lucru ale industriei, oferind o bună rezistență la coroziune și rezistență la temperaturi ridicate. Oțelul inoxidabil 321 este stabilizat cu titan pentru a preveni coroziunea intergranulară la temperaturi ridicate. Inconel si Monel sunt folosite in cele mai agresive medii, precum cele care contin cloruri sau abur la temperatura ridicata. Tabelul de mai jos oferă un ghid pentru limitele de temperatură și coroziune ale materialelor obișnuite ale garniturii inelare.
| Material | Max. Temperatura (°C) | Rezistenta la coroziune | Aplicații tipice |
| Fier moale | 400 | Sărac | Servicii de joasă presiune, non-corozive |
| Oțel cu conținut scăzut de carbon | 500 | Corect | Conducte industriale generale |
| Oțel inoxidabil 304 | 700 | Bun | Majoritatea serviciilor de rafinărie și petrochimie |
| Oțel inoxidabil 316 | 800 | Foarte bun | Medii corozive, abur la temperatură ridicată |
| Oțel inoxidabil 321 | 900 | Foarte bun | Aplicații la temperaturi ridicate |
| Inconel 625 | 1.000 | Excelent | Temperatură extremă, foarte coroziv |
| Monel 400 | 800 | Excelent | Medii care conțin cloruri |
Alegerea materialului corect este o decizie inginerească critică. O garnitură care nu este rezistentă la fluidul de proces se va coroda, pierzându-și capacitatea de etanșare și poate contamina procesul. O garnitură care nu este evaluată pentru temperatura de funcționare se va înmuia sau se va strecura, pierzându-și preîncărcarea și permițând scurgerile. La Kaxite, lucrăm îndeaproape cu clienții noștri pentru a selecta materialul optim pentru fiecare aplicație. Menținem o bază de date cuprinzătoare privind compatibilitatea materialelor și putem oferi recomandări specifice bazate pe condițiile procesului. Acest serviciu este unul dintre modurile prin care ne ajutăm clienții să reducă întreținerea neplanificată și pierderile de producție.
Cea mai durabilă garnitură inelă din lume va eșua dacă nu este instalată corect. Instalarea este un factor critic în fiabilitatea etanșării. Cele mai frecvente erori de instalare sunt: reutilizarea unei garnituri care a fost deja comprimată, deteriorarea garniturii în timpul manipulării, necurățarea canelurii și aplicarea unui cuplu neuniform pentru șuruburi. Fiecare dintre aceste erori poate duce la eșec prematur. Instalarea corectă este un proces sistematic care trebuie urmat cu atenție.
Primul pas este să inspectați garnitura și canelura. Garnitura trebuie să fie lipsită de defecte, cum ar fi zgârieturi, zgârieturi sau coroziune. Canelura trebuie să fie curată, uscată și fără resturi sau material vechi de garnitură. Orice deteriorare a canelurii va fi transferată pe garnitură, împiedicând o etanșare adecvată. Al doilea pas este instalarea garniturii în canelură. Garnitura trebuie manipulată cu grijă pentru a evita deteriorarea. Ar trebui să fie plasat în canelură și verificat pentru a vă asigura că este așezat corect. Al treilea pas este alinierea flanșelor. Flanșele trebuie să fie paralele și aliniate în limitele toleranțelor specificate. Nealinierea va cauza o încărcare neuniformă a garniturii și poate duce la scurgeri.
Al patrulea pas este strângerea șuruburilor. Acest lucru trebuie făcut în stea sau în cruce, în mai multe treceri, pentru a asigura o încărcare uniformă. Cuplul final al șuruburilor trebuie să fie conform specificațiilor producătorului flanșei. Utilizarea unei chei dinamometrice calibrate este esențială. Tabelul de mai jos oferă un rezumat al pașilor de instalare și punctele cheie de verificat.
| Pas | Acţiune | Verificare cheie |
| 1 | Inspectați garnitura și canelura | Fara defecte, curat si uscat |
| 2 | Instalați garnitura în canelură | Asezat corespunzator |
| 3 | Aliniați flanșele | Paralel și centrat |
| 4 | Strângeți șuruburile în stea | Treceri multiple, chiar cuplu |
| 5 | Verificare finală a cuplului | Conform caietului de sarcini |
La fabrica noastră, oferim instrucțiuni detaliate de instalare cu fiecare garnitură inelă pe care o livrăm. Oferim, de asemenea, cursuri de instalare la fața locului pentru clienții noștri. Echipa noastră tehnică este disponibilă pentru a vă ajuta cu orice întrebări legate de instalare. Urmând aceste proceduri, clienții noștri se pot asigura că garniturile lor inelare oferă fiabilitatea pe termen lung, care este esențială pentru reducerea întreținerii neplanificate și a pierderilor de producție.
Costul total de proprietate (TCO) al unei garnituri inelare include prețul inițial de achiziție, costul instalării, costul întreținerii și costul defecțiunii. În timp ce prețul inițial de achiziție al unei garnituri inelare este mai mare decât cel al unei garnituri moi, TCO este adesea mai mic, deoarece garnitura inelului durează mai mult și se defectează mai rar. O singură defecțiune a unei garnituri moale poate costa sute de mii de dolari în pierderi de producție, în timp ce o garnitură inelă poate preveni această defecțiune. Tabelul de mai jos oferă o comparație a TCO al unei garnituri de îmbinare inelă și a unei garnituri moale pe o perioadă de 10 ani.
| Componenta costului | Garnitura Inelului | Garnitură moale |
| Prețul inițial de achiziție (pe unitate) | 50 USD | 10 USD |
| Număr de înlocuiri (10 ani) | 2 | 6 |
| Costul total de achiziție | 100 USD | 60 USD |
| Manopera la montaj (10 ani) | 200 USD | 600 USD |
| Costul eșecului (10 ani) | 0 USD | 50.000 USD |
| Costul total de proprietate | 300 USD | 50.660 USD |
Tabelul arată că TCO al garniturii inelare este semnificativ mai mic decât cel al garniturii moi, în ciuda prețului inițial de achiziție mai mare. Economiile provin din numărul redus de înlocuiri, forța de muncă mai mică la instalare și eliminarea costurilor de defecțiune. Acesta este argumentul economic pentru utilizarea garniturii inelare în aplicații de înaltă presiune și temperatură înaltă. Costul unei singure defecțiuni depășește cu mult costul garniturii în sine. La Ningbo Kaxite Sealing Materials Co., Ltd., ajutăm clienții noștri să calculeze TCO-ul soluțiilor lor de etanșare. Credem că garnitura de îmbinare inelă este soluția cea mai rentabilă pentru aplicații solicitante.
Întrebarea 1: Poate fi reutilizată o garnitură de îmbinare inelă după ce a fost comprimată?
Răspuns: Nu, o garnitură inelă nu trebuie reutilizată. Odată ce garnitura a fost comprimată, aceasta a suferit o deformare plastică și s-a întărit la lucru. Reutilizarea nu va oferi o etanșare fiabilă. Garnitura trebuie înlocuită de fiecare dată când flanșa este deschisă. Aceasta este o practică critică de siguranță. La Ningbo Kaxite Sealing Materials Co., Ltd., recomandăm clienților noștri să păstreze un inventar adecvat de garnituri de rezervă pentru a se asigura că nu sunt tentați să refolosească o garnitură în caz de urgență.
Întrebarea 2: Cum aleg materialul corect pentru o garnitură de îmbinare inelă?
Răspuns: Alegerea materialului depinde de fluidul de proces, de temperatura de funcționare și de rezistența la coroziune necesară. Pentru aplicații la temperaturi scăzute, necorozive, fierul moale sau oțelul cu conținut scăzut de carbon este suficient. Pentru majoritatea aplicațiilor de rafinărie și petrochimie, se recomandă oțel inoxidabil 304 sau 316. Pentru aplicații la temperaturi ridicate sau foarte corozive, pot fi necesare aliaje exotice precum Inconel sau Monel. Echipa noastră tehnică poate oferi recomandări specifice bazate pe condițiile de proces.
Întrebarea 3: Care este diferența dintre o garnitură de tip R, tip RX și tip BX?
Răspuns: Tipul R este garnitura standard ovală sau octogonală utilizată în majoritatea aplicațiilor. Tipul RX are o geometrie modificată care oferă o etanșare mai eficientă la presiuni mai mari. Tipul BX este proiectat pentru presiuni extrem de ridicate și are un design alimentat cu presiune. Fiecare tip are o geometrie specifică a canelurii și o valoare nominală de presiune. Fabrica noastră produce toate cele trei tipuri și vă putem ajuta să alegeți cel corect pentru aplicația dvs.
Întrebarea 4: Cum îmi dau seama dacă o garnitură de articulație inelă a fost deteriorată?
Răspuns: O garnitură de îmbinare inelară deteriorată poate avea zgârieturi vizibile, zgârieturi sau coroziune. Poate fi, de asemenea, deformat din rotund sau să aibă o secțiune transversală aplatizată. Dacă oricare dintre aceste semne este prezent, garnitura nu trebuie utilizată. Chiar și un mic defect poate împiedica etanșarea corectă a garniturii. Inspectați întotdeauna garnitura cu atenție înainte de instalare.
Întrebarea 5: Care este presiunea maximă nominală a unei garnituri inelare?
Răspuns: Presiunea maximă nominală a unei garnituri inelare depinde de tipul și materialul. Garniturile de tip R sunt de obicei evaluate la 5.000 psi (345 bar). Garniturile de tip RX sunt evaluate la 10.000 psi (690 bar). Garniturile de tip BX sunt evaluate la 15.000 psi (1.034 bar) sau mai mult. Presiunea nominală reală depinde și de valoarea nominală a flanșei și de sarcina șurubului. Fabrica noastră poate oferi valori de presiune specifice pentru fiecare tip de garnitură și material.
Garnitura de îmbinare inelară este o componentă critică în efortul de a reduce întreținerea neplanificată și pierderile de producție în sistemele industriale de înaltă presiune. Etanșarea sa metal pe metal, designul alimentat cu presiune și rezistența la explozie fac din aceasta cea mai fiabilă soluție de etanșare pentru aplicații solicitante. Prin selectarea materialului corect, instalarea corectă a garniturii și urmând un program de întreținere preventivă, operatorii fabricii pot elimina practic defecțiunile legate de garnitură. Rezultatul este un timp de funcționare mai mare, costuri de întreținere mai mici și un mediu de lucru mai sigur.
La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră produce garnituri inelare de peste două decenii. Oferim o gamă completă de garnituri standard și personalizate într-o varietate de materiale. Echipa noastră tehnică este disponibilă pentru a vă ajuta cu selecția materialelor, instruirea la instalare și analiza defecțiunilor. Ne angajăm să ajutăm clienții noștri să atingă cele mai înalte niveluri de fiabilitate și siguranță în operațiunile lor.
Contactați astăzi Ningbo Kaxite Sealing Materials Co., Ltd.pentru a afla mai multe despre garniturile noastre inelare și despre cum acestea vă pot reduce întreținerea neplanificată și pierderile de producție.
