Pe o platformă petrolieră offshore din Marea Nordului, o conductă de gaz de înaltă presiune funcționează la 350 bar și 120°C. Flanșele care leagă secțiunile de țeavă sunt sigilate cuGarnituri de îmbinare inelfabricat din oțel inoxidabil SS316L. Aceste garnituri trebuie să reziste nu numai presiunii și temperaturii extreme a fluidului de proces, ci și atacului neobosit al pulverizării sărate, umidității și mișcării constante a mării. O defecțiune a garniturii aici nu este un inconvenient minor; este un eveniment catastrofal care poate duce la incendiu, explozie, dezastru ecologic și pierderi de vieți omenești. Alegerea materialului pentru garnituri este, prin urmare, una dintre cele mai critice decizii în inginerie offshore. SS316L a apărut ca materialul preferat pentru garniturile inelare în aceste medii, deoarece oferă o combinație unică de rezistență la coroziune, rezistență mecanică și stabilitate termică pe care niciun alt material nu o poate egala la un cost comparabil.
Garniturile de îmbinare inelară sunt garnituri metalice care sunt utilizate în aplicații de înaltă presiune și temperatură înaltă. Acestea sunt proiectate pentru a se potrivi într-o canelură special prelucrată pe fața flanșei, creând o etanșare metal-metal atunci când flanșele sunt prinse împreună. Acțiunea de etanșare se bazează pe deformarea materialului garniturii în canelură, care creează o îmbinare etanșă, rezistentă la scurgeri. Materialul garniturii determină capacitatea acesteia de a rezista la solicitările corozive și mecanice ale aplicației. SS316L, o versiune cu emisii scăzute de carbon a oțelului inoxidabil 316 standard, este deosebit de potrivită pentru mediile marine și offshore, datorită rezistenței sale excelente la zâmbituri de clorură și coroziune în crăpături. LaNingbo Kaxite Materiale de etanșare Co., Ltd., fabrica noastră produce Garnituri Ring Joint din SS316L și alte aliaje de înaltă performanță de peste 15 ani și ne-am rafinat selecția materialelor și procesele de producție pentru a satisface cele mai exigente cerințe ale industriei offshore.
Mediul marin este unul dintre cele mai corozive medii naturale de pe pământ. Apa de mare conține aproximativ 3,5% săruri dizolvate, în principal clorură de sodiu, împreună cu cantități mai mici de săruri de magneziu, calciu și potasiu. Aceste săruri fac din apa de mare un electrolit excelent, care accelerează procesele de coroziune electrochimică. Pentru componentele metalice, combinația de ioni de clorură, oxigen dizolvat și umiditate creează un atac neobosit care poate determina degradarea în timp chiar și a materialelor de înaltă calitate. În aplicațiile offshore, provocările sunt și mai mari. Atmosfera este saturată cu pulverizare de sare, temperaturile oscilează între căldura tropicală și frigul arctic, iar solicitările mecanice sunt intense. Tabelul de mai jos rezumă provocările cheie legate de coroziune în mediile marine și offshore.
| Provocarea coroziunii | Descriere | Impact asupra garniturilor |
| Sâmburele de clorură | Atacul localizat al ionilor de clorură | Găuri și degradarea suprafeței |
| Coroziunea în crăpături | Atacul în zonele stagnante | Degradarea suprafețelor de etanșare |
| Coroziunea Galvanică | Metale diferite în contact | Coroziunea accelerată a metalelor mai puțin nobile |
| Fisurarea prin coroziune sub tensiune | Coroziune sub tensiune de tracțiune | Crăpare și eșec brusc |
| Eroziune Coroziune | Flux de fluid de mare viteză | Îndepărtarea mecanică a oxidului de protecție |
Consecințele coroziunii în garniturile inelare sunt grave. O garnitură corodata își poate pierde forța de etanșare, ducând la scurgeri. O garnitură crăpată poate eșua catastrofal. Într-o platformă de petrol sau gaze offshore, o scurgere a garniturii poate elibera hidrocarburi inflamabile, creând un risc de incendiu sau explozie. Într-o conductă marină, o scurgere poate provoca contaminarea mediului. Într-o instalație de desalinizare, o scurgere poate compromite calitatea apei. Prin urmare, alegerea unui material rezistent la coroziune, cum ar fi SS316L, nu este doar o preferință de calitate; este un imperativ de siguranță. Fabrica noastră de la Kaxite are o experiență vastă în furnizarea de garnituri inelare pentru aplicații marine și offshore și înțelegem importanța critică a selecției materialelor în aceste medii.
Atunci când selectează un material pentru garniturile de îmbinare inelară în medii marine și offshore, inginerii trebuie să aleagă dintr-o gamă de opțiuni, inclusiv oțel carbon, oțel inoxidabil, oțel inoxidabil duplex și aliaje exotice precum Inconel și Monel. Fiecare material are propria sa combinație de rezistență la coroziune, rezistență mecanică și cost. SS316L este adesea alegerea preferată, deoarece oferă cel mai bun echilibru între performanță și cost pentru multe aplicații marine. Pentru a înțelege de ce, este util să comparați SS316L cu alte materiale comune. Tabelul de mai jos oferă o comparație a proprietăților cheie ale acestor materiale.
| Material | Rezistența la coroziune în apa de mare | Rezistență mecanică | Cost | Aplicație tipică |
| Oțel carbon | Slab (necesită acoperire) | Ridicat | Scăzut | Aplicații non-critice, uscate |
| SS304 | Moderat (sâmburi în cloruri) | Ridicat | Scăzut | Uz general, medii blânde |
| SS316L | Excelent (rezistă la pitting clorură) | Ridicat | Mediu | Marină, offshore, procesare chimică |
| Duplex SS | Excelent | Foarte sus | Ridicat | Marina de înaltă presiune și temperatură înaltă |
| Inconel 625 | Excelent | Foarte sus | Foarte sus | Medii extreme, gaz acru |
| Monel 400 | Excelent | Ridicat | Ridicat | Conducte de apă de mare, schimbătoare de căldură |
Avantajul cheie al SS316L față de SS304 este conținutul său de molibden. SS316L conține 2-3% molibden, ceea ce îi îmbunătățește semnificativ rezistența la coroziune cu sâmburi și fisuri în medii care conțin clorură. SS304, care nu conține molibden, este susceptibil la pitting în apa de mare, în special în zonele stagnante unde se pot concentra clorurile. Oțelul inoxidabil duplex oferă o rezistență și o rezistență mai mare la coroziune, dar este mai scump și mai dificil de prelucrat. Inconel și Monel oferă cele mai înalte niveluri de rezistență la coroziune, dar costul lor poate fi prohibitiv pentru multe aplicații. SS316L oferă cea mai bună combinație de rezistență la coroziune, rezistență mecanică și cost pentru majoritatea aplicațiilor de garnituri inelare maritime și offshore.
„L” din SS316L înseamnă „low carbon”. Standardul SS316 are un conținut maxim de carbon de 0,08%, în timp ce SS316L are un conținut maxim de carbon de 0,03%. Această diferență poate părea mică, dar are un impact semnificativ asupra performanței materialului în aplicații de sudare și temperatură înaltă. Când oțelurile inoxidabile austenitice precum SS316 sunt încălzite la temperaturi cuprinse între 425°C și 815°C, se formează precipitate de carbură de crom la granițele granulelor. Acest proces este cunoscut sub numele de sensibilizare. Formarea carburilor de crom epuizează zonele din jur de crom, reducându-le rezistența la coroziune. Într-un mediu marin, zonele sensibilizate sunt foarte susceptibile la coroziune intergranulară. Prin reducerea conținutului de carbon, SS316L minimizează formarea de carburi de crom, făcându-l rezistent la sensibilizare și coroziune intergranulară.
Conținutul scăzut de carbon al SS316L îmbunătățește, de asemenea, sudarea acestuia. Când SS316 este sudat, zona afectată de căldură poate deveni sensibilizată dacă conținutul de carbon este prea mare. SS316L poate fi sudat fără tratament termic post-sudare în majoritatea aplicațiilor, deoarece conținutul scăzut de carbon previne sensibilizarea. Acest lucru este deosebit de important pentru garniturile de îmbinare inelară, care pot fi fabricate prin sudare sau prelucrare. Tabelul de mai jos rezumă principalele proprietăți chimice și mecanice ale SS316L.
| Proprietate | Caietul de sarcini |
| Carbon (C) max | 0,03% |
| Crom (Cr) | 16 - 18% |
| Nichel (Ni) | 10 - 14% |
| Molibden (Mo) | 2 - 3% |
| Mangan (Mn) max | 2,0% |
| Siliciu (Si) max | 0,75% |
| Fosfor (P) max | 0,045% |
| Sulf (S) max | 0,030% |
| Rezistență la tracțiune | 485 - 690 MPa |
| Limita de randament (0,2% compensare) | 170 - 310 MPa |
| Elongaţie | 40% min |
| Duritate (Rockwell B) | 95 max |
La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră folosește numai material certificat SS316L de la furnizori de renume. Verificăm compoziția chimică și proprietățile mecanice ale fiecărui lot de material pe care îl primim. De asemenea, efectuăm teste de coroziune intergranulară pe garniturile noastre finite pentru a ne asigura că acestea îndeplinesc cerințele ASTM A262 Practica E. Acest control riguros al calității asigură că garniturile noastre Ring Joint oferă performanțe fiabile în cele mai solicitante medii marine și offshore.
Performanța unei garnituri inelare depinde nu numai de material, ci și de geometria acestuia. Garnitura este proiectată pentru a se potrivi într-o canelură de pe fața flanșei. Când flanșele sunt prinse împreună, garnitura este comprimată, iar materialul său se deformează pentru a umple canelura și a crea o etanșare. Forma garniturii și canelurii determină mecanismul de etanșare. Există mai multe profile standard de garnitură inelă, fiecare cu propriile caracteristici. Cele mai comune sunt tipurile R, RX și BX. Tipul R este un inel oval sau octogonal care este utilizat în aplicații standard. Tipul RX este un inel oval modificat care este utilizat în aplicații cu presiune mai mare. Tipul BX este un inel hexagonal care este utilizat în aplicații de înaltă presiune și temperatură înaltă. Tabelul de mai jos rezumă caracteristicile cheie ale acestor profiluri.
| Profil | Formă | Presiune nominală | Aplicație tipică |
| R | Oval sau octogonal | Până la 10.000 psi | Uz general, capete de sondă |
| RX | Oval modificat | Până la 15.000 psi | Presiune mai mare, serviciu acru |

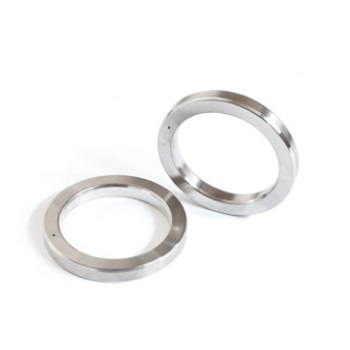

| BX | Hexagonal | Până la 20.000 psi | Presiune ridicată, temperatură ridicată |
Alegerea profilului depinde de presiunea, temperatura și natura fluidului care este sigilat. Tipul R este cel mai comun și este potrivit pentru o gamă largă de aplicații. Tipul RX este utilizat în aplicații cu presiune mai mare și are o geometrie ușor diferită care îmbunătățește performanța de etanșare. Tipul BX este utilizat în cele mai solicitante aplicații și este conceput pentru a oferi o etanșare fiabilă la presiuni de până la 20.000 psi. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră produce garnituri inelare pentru toate aceste profile, într-o gamă de dimensiuni pentru a se potrivi specificațiilor standard ale flanșei.
Următorul tabel oferă specificațiile cheie de performanță pentru garniturile noastre de îmbinare inelară SS316L. Aceste specificații se bazează pe teste standard și sunt furnizate ca referință pentru ingineri și specialiști în achiziții.
| Parametru | Caietul de sarcini | Standard de testare |
| Material | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Duritate | ≤ 160 HBW | ASTM E10 |
| Rezistență la tracțiune | ≥ 485 MPa | ASTM E8 |
| Puterea de curgere | ≥ 170 MPa | ASTM E8 |
| Elongaţie | ≥ 40% | ASTM E8 |
| Coroziunea intergranulară | Pasa | ASTM A262 Practica E |
| Temperatura maximă de funcționare | 800°C (continuu) | — |
| Presiune maximă de operare | 20.000 psi (în funcție de profil) | — |
| Finisaj de suprafață | Ra 1,6 µm max | — |
| Dimensiuni standard | Profiluri R, RX, BX conform API 6A | API 6A |
La fabrica noastră, producem garnituri inelare pentru a îndeplini aceste specificații și multe altele. De asemenea, putem produce garnituri personalizate pentru aplicații speciale. Procesul nostru de control al calității include inspecția dimensională, certificarea materialelor și testarea performanței. Oferim un certificat de conformitate cu fiecare comandă, documentând compoziția materialului, proprietățile mecanice și rezultatele testelor. Acest nivel de documentare este esențial pentru aplicațiile offshore, unde trasabilitatea și asigurarea calității sunt esențiale.
Întrebarea 1: Care este diferența dintre garniturile SS316 și SS316L?
Răspuns: Diferența principală este conținutul de carbon. SS316 are un conținut maxim de carbon de 0,08%, în timp ce SS316L are un conținut maxim de carbon de 0,03%. Conținutul mai scăzut de carbon al SS316L îl face rezistent la sensibilizare și coroziune intergranulară, ceea ce este important în aplicațiile sudate și la temperatură înaltă. Pentru mediile marine și offshore, SS316L este în general preferat datorită rezistenței sale superioare la coroziune.
Întrebarea 2: Garniturile de îmbinare inelară SS316L pot fi utilizate în serviciul cu gaz acidulat?
Răspuns: SS316L nu este recomandat pentru serviciul cu gaz acid (medii care conțin H2S) deoarece este susceptibil la fisurarea prin stres cu sulfuri. Pentru aplicațiile cu gaz acru, este de obicei necesar un material mai dur, cum ar fi Inconel 625 sau un oțel inoxidabil duplex. Alegerea materialului de garnitură trebuie să se bazeze pe compoziția și condițiile specifice ale fluidului de proces. Echipa noastră tehnică vă poate sfătui cu privire la cel mai bun material pentru aplicația dumneavoastră.
Întrebarea 3: Care este temperatura maximă pe care o pot rezista garniturile SS316L Ring Joint?
Răspuns: Garniturile de îmbinare inelară SS316L pot rezista la temperaturi de funcționare continuă de până la 800°C. Cu toate acestea, la temperaturi peste 425°C, materialul poate fi susceptibil la sensibilizare dacă nu este stabilizat corespunzător. Pentru aplicații la temperaturi înalte, este important să se verifice dacă materialul a fost tratat termic corespunzător și testat pentru rezistența la coroziune intergranulară. Fabrica noastră oferă certificarea testelor de coroziune intergranulară pentru toate garniturile de înaltă temperatură.
Întrebarea 4: Cum selectez profilul corect al garniturii inelului pentru aplicația mea?
Răspuns: Selectarea profilului depinde de presiune, temperatură și natura fluidului. Tipul R este potrivit pentru aplicații de uz general de până la 10.000 psi. Tipul RX este utilizat pentru presiuni mai mari de până la 15.000 psi. Tipul BX este utilizat pentru cele mai solicitante aplicații de până la 20.000 psi. Specificațiile flanșei vor dicta, de asemenea, profilul necesar. Echipa noastră tehnică vă poate ajuta în selectarea profilului corect pentru aplicația dumneavoastră specifică.
Întrebarea 5: Ce documentație este furnizată cu garniturile de îmbinare inelară SS316L?
Răspuns: Oferim un certificat de conformitate cu fiecare comandă, care documentează compoziția materialului, proprietățile mecanice și rezultatele testelor. Aceasta include analiza chimică, rezultatele testelor de tracțiune, rezultatele testelor de duritate și rezultatele testelor de coroziune intergranulară. De asemenea, oferim rapoarte de inspecție dimensională și un certificat de trasabilitate a materialului. Această documentație este esențială pentru asigurarea calității și conformitatea cu reglementările în aplicațiile marine și offshore.
Garniturile de îmbinare inelară SS316L sunt alegerea ideală pentru aplicațiile marine și offshore, deoarece oferă o combinație unică de rezistență la coroziune, rezistență mecanică și stabilitate termică. Conținutul de molibden al SS316L oferă o rezistență excelentă la coroziunea clorură și la coroziunea crevastă, în timp ce conținutul scăzut de carbon previne sensibilizarea și coroziunea intergranulară. Materialul poate fi prelucrat într-o varietate de profile pentru a îndeplini cerințele de presiune și temperatură ale aplicației. Și poate fi certificat pentru a îndeplini cele mai stricte standarde de calitate. La Ningbo Kaxite Sealing Materials Co., Ltd., fabrica noastră are experiența și echipamentul pentru a produce garnituri de îmbinare inelară SS316L care îndeplinesc cele mai exigente cerințe ale industriei offshore.
Indiferent dacă proiectați o nouă platformă offshore sau mențineți una existentă, vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele dvs. privind garniturile. Putem oferi specificații detaliate ale produsului, certificări de materiale și suport pentru aplicații. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru soluții de etanșare în întreaga lume.
Contactați astăzi Ningbo Kaxite Materiale de etanșare Co., Ltd.pentru a discuta cerințele dvs. de garnitură inelară și pentru a descoperi cum garniturile noastre SS316L pot face față provocărilor aplicațiilor dumneavoastră marine și offshore.
